ZXSC300 – светодиодный фонарик своими руками

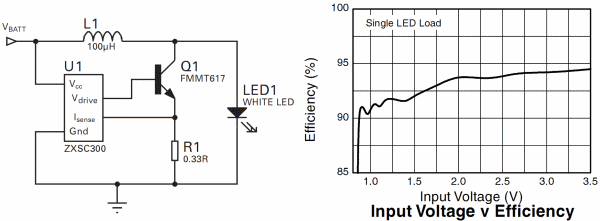

Мечтаете сделать своими руками простой светодиодный фонарик? В этом случае вам будет необходим драйвер одиночных суперярких светодиодов, либо их цепочки, с питанием от батареи 1.2V, 1.5V или выше, в качестве основы которого можно смело рекомендовать к использованию Zetex ZXSC300 – контроллер силового транзистора с возможностью запуска и работы от очень низкого напряжения питания. Схема такого драйвера генерирует стабильные однополярные импульсы тока, что прекрасно подходит для управления светодиодами в широком диапазоне питающего напряжения.

ZXSC300 является PFM-контроллером управления внешними силовыми транзисторами Zetex с очень малым сопротивлением насыщения. Такие транзисторы созданы для применения в эффективных переключающих схемах с напряжением питания менее 1V. Рекомендуемый в документации на контроллер, транзистор FMMT617 можно с успехом заменить на более современные: ZXT13N15DE6, ZXTN23015CFH или ZXTN25015DFH.

Драйвер на основе ZXSC300 способен запускаться при полной нагрузке и работать при напряжении питания от 0.8V, обеспечивая высокую эффективность в широком диапазоне тока нагрузки.

- КПД до 94%

- диапазон рабочего напряжения: 0.8V…8.0V

- минимальное напряжение запуска: 0.8V

- собственный ток потребления: 200uA

- выходной ток драйвера транзистора: до 3.6V

- опорное напряжение: 19mV ±5mV

- рекомендуемая частота преобразования: 200kHz

Драйверы производятся в корпусе SOT23–5 (ZXSC300E5TA) для температурного диапазона −40°C…+85°C.
