ZXLD1360 – ультракомпактный драйвер светодиодов на 1A

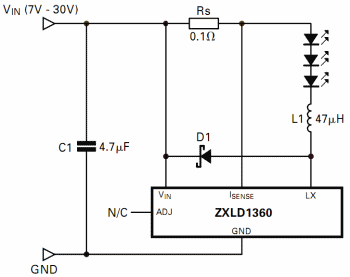

Мечтаете установить на свой велосипед или в автомобиль яркую светодиодную фару, габаритные огни или стоп-сигнал? Это просто! Компания Zetex рекомендует ZXLD1360 – эффективный понижающий драйвер постоянного тока в миниатюрном корпусе с пятью выводами, разработанный для управления одним или несколькими, соединёнными в последовательную цепочку, светодиодами. В диапазоне напряжения питания 7V…30V такой драйвер обеспечивает выходной ток до 1A с возможностью внешнего регулирования. В зависимости от напряжения питания и номиналов внешних компонентов, он способен непрерывно отдавать в нагрузку до 24W стабильной выходной мощности. ZXLD1360 содержит выходной ключ и токоизмерительную схему в цепи положительной шины питания; для задания номинального среднего значения выходного тока используется внешний низкоомный резистор.

Выходной ток ZXLD1360 может изменяться в большую или меньшую сторону относительно установленного на выводе ADJ внешнего напряжения. Вывод ADJ драйвера допускает подачу постоянного напряжения или PWM-сигнала. В зависимости от частоты сигнала управления, будет происходить импульсное переключение или непрерывное регулирование выходного тока, благодаря низкочастотному PWM-фильтру, полностью интегрированному в микросхему. Такой фильтр гарантирует плавный запуск преобразователя, управляя нарастанием входного и выходного тока. Период плавного старта может быть увеличен подключением на вывод ADJ внешнего конденсатора. Подача напряжения 0.2V и ниже на вывод ADJ отключает выход драйвера и переводит микросхему в режим ожидания с низким током потребления.

- внутренний силовой 30V NDMOS-ключ

- выходной ток до 1A

- единый вывод вкл/выкл и регулирования яркости с использованием постоянного тока или PWM

- внутренний PWM-фильтр

- диапазон PWM-регулирования яркости: 100:1

- плавный запуск за период 500us

- высокий КПД до 95%

- широкий диапазон входного напряжения: 7V…30V

- устойчивость к переходным процессам до 40V

- возможность отключения выхода

- частота преобразования до 1MHz

- ток потребления в рабочем режиме: 1.8mA (не более 5mA)

- ток потребления при отключённом выходе: 20uA (не более 40uA)

- внутреннее опорное напряжение 1.25V

- встроенная защита от обрыва цепи светодиодов

- типовая точность выходного тока 4%

Драйверы ZXLD1360 производятся в корпусе TSOT23–5 (ZXLD1360ET5TA) для температурного диапазона −40°C…+125°C.
