ZXLD1101 – управляемый LED-драйвер подсветки

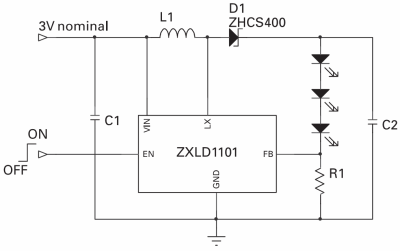

Компания Zetex, активно разрабатывающая микросхемы управления светодиодами, рекомендует ZXLD1101 – повышающий индуктивный PFM-преобразователь для питания 2, 3 или 4 последовательно соединённых светодиодов от одной Li-Ion батарейки или до 8 светодиодов от источника напряжения 5V. При питании в диапазоне от 2.5V до 5.5V он выдаёт ток до 50mA с возможностью его регулирования. Кристалл преобразователя содержит токочувствительный резистор и силовой ключ, способный правильно работать при максимальном выходном напряжении до 28V. Причём собственный ток потребления не превышает 60uA в рабочем режиме и может быть уменьшен до 500nA в режиме отключения.

Интересной особенностью почти всех LED-драйверов Zetex является универсальная система управления яркостью излучения светодиодов, благодаря встроенному низкочастотному PWM-фильтру на входе Enable.

- высота корпуса микросхемы не более 1mm

- внутренний PWM-фильтр

- высокая эффективность: 80%

- широкий диапазон входного напряжения: 2.5V…5.5V

- выходной ток до 50mA

- низкий собственный ток потребления: 60uA

- максимальный ток потребления в режиме ожидания: 500nA

- частота преобразования до 1MHz

- минимум внешних компонентов

Драйверы производятся в корпусе TSOT23–5 (ZXLD1101ET5TA) для температурного диапазона −40C…+85C.
