Адаптер USB – RS422 / RS485 с оптической
изоляцией

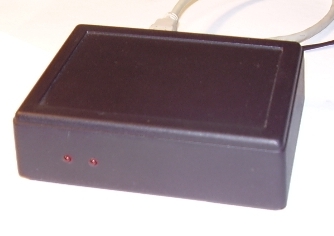

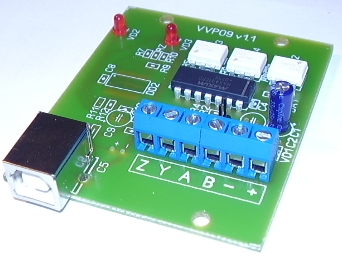

Адаптер
предназначен для подключения устройств с интерфейсом RS422 / RS485
к ПК. USB интерфейс организован на микросхеме FT232R. Прикладное
ПО будет видеть адаптер как последовательный порт (СОМ-порт).
Драйвер можно загрузить тут:
http://www.ftdichip.com/Drivers/VCP.htm
Индикация обмена осуществляется двумя светодиодами – приема и
передачи.

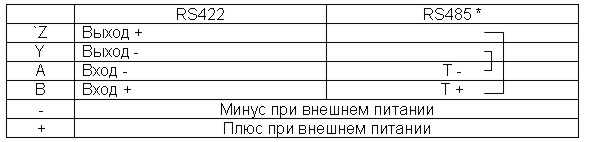

Назначение клеммных контактов:
*Для работы по
стандарту RS485 необходимо объединить клемму Z с клеммой B и клемму Y
с клеммой А.
Адаптер
работает в режиме полудуплекса. Для перевода в дуплекс необходимо
снять перемычку между выводами 3 и 4 микросхемы DD1 и установить
перемычку между выводом 3 DD1 и общим проводом.
Питание стороны RS422 / RS485 может быть внешним, от
нестабилизированного источника постоянного тока или от прибора, с
которым осуществляется связь. Или внутренним - путем установки
дополнительного преобразователя DC-DC 5 в 9-12 вольт, для которого
на плате адаптера предусмотрены контактные площадки (+ и – возле
USB разъема). Например, Motien V1-0512SS или PEAK P6AU-0512ELF.
Технические
характеристики:
Напряжение питания стороны RS422 / RS485 8 .. 16 В
Потребляемый ток 10 мА
Диапазон напряжений на линиях RS422 / RS485 не более -7 .. +12В
Максимальная скорость обмена 57600 бит/c
Количество устройств на линии 32
Гальваническая изоляция 2 кВ
Напоминание. Для надежной работы необходимо применение
качественного USB кабеля – экранированного, желательно с
ферритовыми кольцами. Работа интерфейса RS422 / RS485
осуществляется по витой паре, при большом уровне электромагнитных
помех, экранированной. Для линии RS485 провод А свивается с В, для
RS422 провод А свивается с В и провод Z с Y.Линия связи не должна
иметь боковых отводов, а должна прокладываться последовательно от
устройства к устройству. При необходимости на концах линии
устанавливаются согласующие резисторы 120 Ом, в адаптере для этого
достаточно установить перемычку.
