Радиоудлинитель предназначен для
увеличения дальности действия стандартных пультов дистанционного
управления (ПДУ) работающих на инфракрасных лучах и позволяет
управлять радиоэлектронной аппаратурой на расстоянии до 50м, что
дает дополнительные возможности и удобство в ее эксплуатации.
Инструкция в
PDF
Например: возможность управления
тюнером спутникового телевидения из другой комнаты, что невозможно
обычным ПДУ.

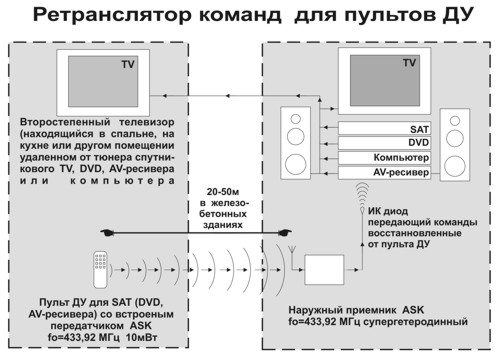

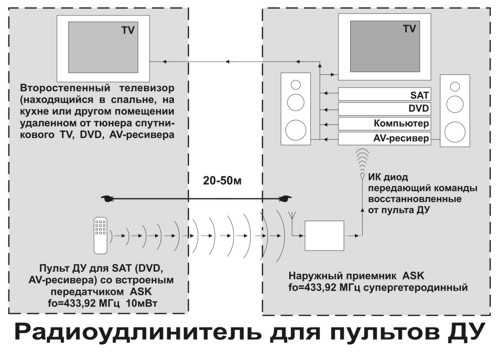

Принцип работы изображен на Рис.1
Рис.1
Для этого в ПДУ монтируется передатчик (Рис.2), а рядом с тюнером
устанавливается приемник (Рис.3) радиосигнала.
Передатчик передает команды ПДУ на
частоте 433,92 МГц, а приемник их принимает и, преобразовав в
команды инфракрасного (ИК) диапазона, управляет работой тюнера
через ИК-светодиод.
Комплект состоит из передатчика,
монтируемого в ПДУ и приемника радиосигнала расположенный внутри
корпуса сетевого адаптера включаемого в сеть 220В из которого
выведен ИК-светодиод для управления необходимым устройством (тюнер,
компьютер и пр.) который направляется или крепится на участок, где
находится фотоприемник.
Особенностью конструктивного исполнения необходимо отметить то,
что передатчик монтируется непосредственно в пульт ДУ и дает
дополнительные удобства с точки зрения мобильности по сравнения с
аналогичными устройствами, у которых есть дополнительный блок
преобразования ИК-сигнала в радиочастотный. При необходимости один
приемник можно укомплектовать несколькими передатчиками, если
пользователю необходимо более одного пульта ДУ.
Из схемотехнических особенностей следует отметить стабильность
частоты, которую обеспечивают резонаторы на Поверхностных
Акустических Волнах (ПАВ) и наличие в приемнике двух фильтров
промежуточной частоты (ПЧ) в отличие от аналогов у которых
приемники сверхрегенеративные. |
Рис.2 Передатчик.
Рис.3 Приемник |
|
