Spirit-ON: TR24A – модуль трансивера 2.4GHz ISM-диапазона

компоненты для беспроводной связи
Spirit-ON: TR24P – мощный (дальность 1200 м) модуль трансивера 2.4GHz ISM-диапазона

Удовлетворяя стремительно растущие потребности системных интеграторов в сфере беспроводной связи, тайваньская компания Spirit-ON разработала и приступила к производству TR24A – уникального модуля многоканального RF-трансивера для беспроводной передачи данных в безлицензионном ISM-диапазоне 2.4GHz на расстоянии до 50m…100m со скоростью 1Mbps. Благодаря малым габаритам, высокой степени интеграции, простому SPI-интерфейсу, отсутствию необходимости ручной настройки, встроенной печатной антенне и очень низкой цене, такие модули гораздо удобнее в применении, чем отдельные микросхемы. Основой модуля служит кристалл интегрального трансивера EM198810A компании ELAN Microelectronics.

При добавлении некоторых внешних цепей, модуль TR24A может служить и для беспроводной передачи аудиоданных. Это значительно расширяет сферу его применения за счёт устройств передачи голоса, например Skype, VOIP и т. п.

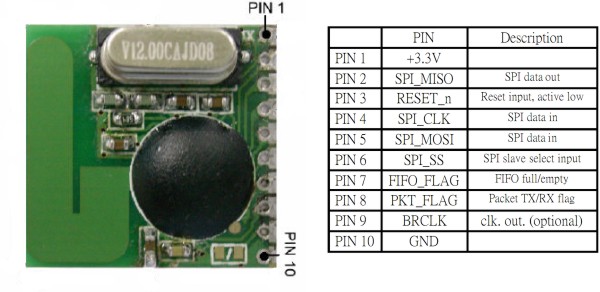

TR24A - распиновка модуля

диапазон частот: 2400MHz…2482MHz

количество каналов: 81 каналов

чувствительность: −85dBm…-80dBm

IIP3: −14dBm…-11dBm

максимальный входной уровень: +10dBm

выходная мощность: +2dBm

скорость данных: 1Mbps

диапазон напряжения питания: 2.5V…3.7V

ток потребления в режиме передачи: 26mA

ток потребления в режиме приёма: 25mA

ток потребления в режиме ожидания: 1.9mA (RF-синтезатор и VCO-генератор отключены)

ток потребления в режиме «сна»: 3.5uA

дальность связи однотипных модулей: 50m…100m

TR24A и AT89S5X – программируем 2.4GHz радиомодуль Несмотря на то, что уже более года компания Spirit-ON производит очень недорогой 2.4GHz радиомодуль TR24A на базе ISM-трансивера EM198810A Elan Microelectronics, найти в интернете примеры исправно работающего кода до настоящего времени было невозможно. К счастью, ситуацию решился исправить разработчик с Тайваня под ником Dandelion. Вашему вниманию предлагается пример его кода для управления работой с помощью простейшего 8-разрядного микроконтроллера Atmel AT89S5X с ядром 8052. Программный код для TR24A и AT89S5X. (ZIP)

Модули TR24A производятся в виде печатной платы с установленными компонентами и габаритами 20.0x20.5x5mm для температурного диапазона −40°C…+85°C.
