ИНТЕГРАЛЬНЫЕ ДАТЧИКИ КОМПАНИИ MAXIM





Рубрика: Датчики

Компания Maxim Integrated Products специализируется, в числе прочего, на выпуске множества интегральных датчиков, основой которых является термочувствительный элемент. Ассортимент этих датчиков, насчитывающий более сотни приборов, является одним из самых обширных в мире. Они массово используются в разнообразных применениях, где необходимо управление тепловыми режимами. Среди них - современные сильноточные системы на основе высокопроизводительных СБИС-микропроцессоров, FPGA или ASIC (базовые станции систем радиосвязи, телекоммуникационное, компьютерное и серверное оборудование); портативная электроника с повышенными требованиями к плотности мощности; системы мониторинга температуры; силовая электроника и прецизионная измерительная техника.

В зависимости от выполняемых функций датчики Maxim разделяются на две категории: температурные ключи и термометры.




ТЕМПЕРАТУРНЫЕ КЛЮЧИ

Под температурным ключом понимается пороговый элемент, реагирующий на изменение температуры. Передаточная характеристика всех температурных ключей Maxim предусматривает наличие гистерезиса. Пользователю доступен широкий выбор ключей, которые различаются типом передаточной функции (реагирование на повышение и/или понижение температуры), активным выходным уровнем (высокий или низкий), схемотехникой выходного каскада (однотактный с открытым стоком или двухтактный), методом задания уставки (предустановка производителем, конфигурирование пользователем или регулировка), а также вспомогательными функциями. Некоторые ключи Maxim поддерживают удаленный контроль температуры. Для этого они предусматривают подключение внешнего термодиода, который обычно используется для контроля температуры многих СБИС и является их неотъемлемой частью. Данные по некоторым температурным ключам Maxim сведены в таблицу 1.

Таблица 1. Температурные ключи Maxim

Наименование купить Особенности Удален-ный конт-роль Локаль-ный конт-роль Разброс, °С, тип./ макс. Порог сраба-тывания, °С Рабочий
диапа-зон, °С
Напря-жение
питания, В
IDD, мкА, не более Корпус Занима-емая
площадь, мм2
MAX6501...04 Предустановленный порог (шаг 10°С) Есть ±0,5/±6 -45...15; 35...125 -55...125 2,7...5,5 85 5-SOT23, 7-TO220 9
MAX6505...08 Доп. канал предупредительной сигнализации или оконного компаратора; предустановленный порог (шаг 5°С) Есть ±0,5/±5,5 -40...125 -55...125 2,5...5,5 80 6-SOT23 9
MAX6509/10 Порог задается внешним резистором Есть ±0,5/±4,7 -40...125 -55...125 2,5...5,5 165 5-SOT23, 6-SOT23 9
MAX6511/12/13 Удаленный контроль; предустановленный порог (шаг 10°С) Есть —/±5 -40...125 -40...85 3...5,5 600 6-TDFN, 6-SOT23 9
MAX6514/15 Предустановленный порог (шаг 10°С) Есть —/±3 -45...115 -55...125 2,7...5,5 40 5-SOT23 9
MAX6516...19 Доп. аналоговый выход; предустановленный порог (шаг 10°С) Есть —/±3 -45...115 -55...125 2,7...5,5 40 5-SOT23 9
MAX6685/86 Два выхода; удаленный контроль; пороги: нижний – конфигурируемый, верхний – предустановленный (120 или 125°С) Есть —/±1,5 40...80; 75...115 (нижний) -40...125 3...5,5 800 8-mMAX 15
MAX6687/88 Два выхода; локальный контроль с конфигурируемым порогом + удаленный контроль с предустановленным порогом (120 или 125°С) Есть Есть —/±3 40...80; 75...115 (локальн.) -40...125 3...5,5 800 8-mMAX 15

Среди представленных здесь ключей доступны следующие вспомогательные функции:

  • дополнительный канал предупредительной сигнализации с отдельным выходом (MAX6505/06);

  • дополнительный канал с оконным компаратором, который на своем отдельном выходе сигнализирует о нахождении температуры в заданных пределах (MAX6507/08);

  • дополнительный аналоговый выход (MAX6516...19), который дает возможность контролировать температуру с помощью внешнего АЦП.

Компания Maxim выпускает также контроллеры вентиляторов. Эти изделия функционально близки к температурным ключам, но их все же нельзя назвать датчиками в чистом виде, т.к. они дополнительно интегрируют ШИМ-контроллер для управления вентилятором.




ТЕРМОМЕТРЫ

В тех случаях, когда ступенчатого оценивания температуры недостаточно, применяют интегральные термометры. Их можно классифицировать по ряду признаков:

  • по типу выходного интерфейса- аналоговые и цифровые (с одно-, двух- или трехвыводным последовательным интерфейсом);

  • по количеству каналов- одно- и многоканальные (локальный контроль и несколько каналов внешнего контроля температуры);

  • по вспомогательным функциям- например, с компаратором, термостатом, энергонезависимым хранением настроек и др.

Выпускаемый ассортимент аналоговых термометров представлен в таблице 2.

Таблица 2. Аналоговые термометры Maxim



Наименование купить Точность, °C Рабочий
диапазон, °C
Кп, °C/В Vсм, мВ Напряжение питания, В Iпот, мкА Корпус Особенности
DS600 0,5 -40…125 +6,45 +509 2,7...5,5 140 8/µSOP Буферизированный выход, встроенный компаратор с 2 инверсными выходами (требуется внешний ИОН), логическое отключение (2,5 мкА)
MAX6605 скоро 1 -55...125 +11,9 +744 2,7...5,5 10 5/SC70 Оптимизирован под большие емкостные нагрузки (>1 нФ)
MAX6607 скоро 0,7 -20...85 +10 +500 1,8...3,6 8 5/SC70 Оптимизирован под емкостные нагрузки до 1 нФ
MAX6608 скоро 0,7 -20...85 +10 +500 1,8...3,6 8 5/SOT23 Оптимизирован под емкостные нагрузки до 1 нФ
MAX6610 скоро 1,0 -40...125 +10 +750 3,0...5,5 150 6/SOT23 Встроенный ИОН 2,56 В, логическое отключение (0,2 мкА)
MAX6611 скоро 1,0 -40...125 +16 +1200 4,5...5,5 150 6/SOT23 Встроенный ИОН 4,096 В, логическое отключение (0,2 мкА)
MAX6612 скоро 3,0 -10...125 +19,53 +400 2,4...5,5 35 SC70 Работа при температуре до +150°C, возможность управления большой емкостной нагрузкой
MAX6613 скоро 2,0 -55...130 -11,23 +1845,5 1,8...5,5 7,5 SC70 Низковольтный аналоговый сенсор температуры в корпусе SC70

Из таблицы следует, что большинство термометров обладают положительным температурным коэффициентом (ТК) выходного напряжения. Исключение здесь - MAX6613 с отрицательным ТК. Все аналоговые термометры Maxim предусматривают только контроль внутренней температуры. Подавляющая их часть отвечает условиям применения в современной портативной электронике: они выпускаются в миниатюрных корпусах для поверхностного монтажа, совместимы с низковольтным питанием, потребляют малый ток в активном режиме и поддерживают возможность перевода в режим отключения со сверхмалым потреблением. К числу вспомогательных функций аналоговых термометров относятся интегрированный ИОН (DS56, MAX6610, MAX6620), встроенный компаратор температуры (DS56) и напряжения (DS600).

Цифровые термометры являются наиболее обширной категорией датчиков Maxim - около 100 интегральных схем. Данную категорию, в свою очередь, можно разделить на одно- и многоканальные (т.е. с возможностями удаленного контроля) термометры, на датчики повышенной точности (в пределах ±0,5°С в широком температурном диапазоне) и термометры, совместимые с промышленным стандартом LM75. Многоканальные датчики позволяют минимизировать занимаемое на плате место и себестоимость конечного решения в тех случаях, когда требуется контролировать температуру в нескольких распределенных узлах (например, несколько специализированных микросхем ASIC, микросхема FPGA и микропроцессор). Подавляющая часть многоканальных датчиков (см. таблицу 3) для удаленного контроля температуры подразумевает использование термодиодов или транзисторов в диодном включении. Например, датчик MAX6581 помимо собственной температуры способен контролировать до семи удаленных точек с точностью ±1°С в пределах диапазона температур 60...100°С. Особенностью этого датчика являются встроенные возможности компенсации погрешностей, вызванных чрезмерным сопротивлением пути подключения удаленных термодиодов и их малым коэффициентом передачи. Среди многоканальных датчиков выделяется MAX6698, который предусматривает совместную работу с тремя термодиодами и тремя термисторами. Последние могут использоваться для контроля температуры входящего/исходящего потока воздуха (в исполнении для сквозного монтажа) или температуры печатной платы (в исполнении для поверхностного монтажа). Все представленные в таблице 3 многоканальные датчики используют для связи с внешней средой двухпроводной интерфейс SMBus, что делает их совместимыми с существующими стандартизованными решениями по управлению тепловыми режимами встраиваемой электроники.

Таблица 3. Многоканальные цифровые термометры Maxim

Наименование Каналы удаленного контроля Каналы
термисторов
Точность удаленного контроля, °С Внутренний датчик Дежурный
режим
Корпус,
размеры
MAX6581 7 ±1 Есть Есть 24-TQFN (4х4 мм)
MAX6689 6 20-QSOP (6х8,7 мм), 20-TSSOP (6,4х6,5 мм)
MAX6602 4 16-TSSOP (6,4х5 мм)
MAX6697 6 20-QSOP (6х8,7 мм), 20-TSSOP (6,4х6,5 мм)
MAX6699 4 16-QSOP (6х5 мм), 16-TSSOP (6,4х5 мм)
MAX6698 3 3 16-QSOP (6х5 мм), 16-TSSOP (6,4х5 мм)

Отличительной чертой ассортимента термометров Maxim является наличие откалиброванных приборов, которые обеспечивают точность не хуже ±0,5°С в широком диапазоне изменения температуры и напряжения питания (см. таблицу 4).

Таблица 4. Прецизионные термометры Maxim

Наименование купить Интерфейс Точность, °С Корпус
DS18B20 1-пров. ±0,5 (-10...85) 3-TO92, 8-mSOP (mMAX), 8-SO
DS1631/DS1631A 2-пров. ±0,5 (0...70) 8-mSOP (mMAX), 8-SO
DS1626 3-пров. ±0,5 (0...70) 8-mSOP (mMAX), 8-SO
DS620 2-пров. ±0,5 (0...70) 8-mSOP (mMAX) с металл. площадкой
DS600 Аналоговый ±0,5 (-20...100) 8-mSOP (mMAX) с металл. площадкой

В этом списке можно увидеть ставший легендарным цифровой датчик DS18B20, который примечателен использованием однопроводного цифрового интерфейса 1-Wire и возможностью «паразитного» питания от него. Прецизионные цифровые термометры делают возможным создание решений типа «plug & play», не требующих калибровки и обеспечивающих заявленную высокую точность измерения сразу после сборки изделия без какой-либо дополнительной настройки. К числу прочих особенностей этой подкатегории термометров можно отнести:

  • Рабочий температурный диапазон -55...125°C;

  • Напряжение питания 2,7...5,5В или 1,7...3,7В (DS620);

  • Выбираемая пользователем разрешающая способность оцифровки температуры от 9 до 12бит;

  • Функции термостата и сигнализации о превышении температуры с конфигурируемыми энергонезависимыми порогами;

  • Функции автономного термостата (DS620, DS1631A и DS1626).

Категория цифровых термометров Maxim также примечательна присутствием в нем еще одного легендарного прибора - разработанного компанией National Semiconductor LM75, а также целого семейства совместимых с ним термометров. LM75 предназначен для реализации функций распределенного контроля температуры внутри электронного оборудования. Он оснащен 2-проводным адресуемым последовательным интерфейсом I2C. К одной последовательной шине может быть подключено до восьми таких термометров. Кроме того, LM75 обеспечивает 9-битную оцифровку температуры в диапазоне -55...125°С, содержит температурный компаратор с отдельными выходом и программируемыми порогом и гистерезисом, питается напряжением 3...5,5 В и потребляет ток не более 1 мА (типично 250 мкА в активном режиме и 4 мкА в режиме отключения). Помимо доступного из многих источников термометра LM75, компания Maxim также предлагает ряд собственных LM75-совместимых разработок, которые несут в себе дополнительные преимущества для тех или иных применений (см. таблицу 5).

Таблица 5. Семейство LM75-совместимых цифровых термометров

Наименование купить Особенности Преимущества
LM75 Полная совместимость Доступен от многих производителей, в т.ч. National Semiconductor, Maxim, On Semi, NXP, Fairchild
DS7505 Точность ±0,5°С, энергонезависимая память, питание 1,7...3,6 В Лучшая точность, отказоустойчивое обнаружение перегрева
DS75LV Питание 1,7...3,6 В Совместимость с низковольтными, маломощными системыми
DS75LX Питание 1,7...3,6 В, 27 адресов I2C Подключение к одной шине до 27 термометров
DS75 Полная совместимость Точность гарантирована в пределах всего диапазона питания
MAX7500 скоро Полная совместимость Точность гарантирована в пределах всего диапазона питания
MAX7501...7504 скоро Вход сброса интерфейса I2C Контроллер получает возможность сброса интерфейса I2C
MAX6625/MAX6626 скоро 6-выв. корпус TDFN (3х3 мм) Идеальны для применений с ограниченным пространством
DS1175 скоро 5-выв. корпус SOT23 (3х3 мм) Идеален для применений с ограниченным пространством

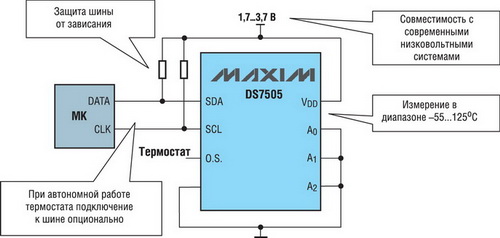

В частности, DS7505 (см. рисунок 1), совместимый с LM75 по расположению выводов и регистрам, дает возможность улучшить точность измерения до ±0,5°С в диапазоне температур от 0 до 70°С, выбирать разрешающую способность от 9 до 12 бит и хранить настройки в энергонезависимой памяти.

Рис. 1. Цифровой термометр DS7505

Кроме того, DS7505 оптимизирован для работы в современных низковольтных системах: его напряжение питания составляет 1,7...3,6 В. Ограничение по подключению к одной шине до восьми термометров LM75 позволяет преодолеть еще один его низковольтный аналог DS75LX, который поддерживает выбор одного из 27 подчиненных адресов. При этом задание адреса происходит все через те же три входа А0...А2, а расширение количества адресов достигнуто за счет дешифрации трех состояний (низкое, высокое и неподключенное) на каждом из этих входов. В рассматриваемой категории термометров можно выделить MAX7501...MAX7504. Они отличаются заменой входа выбора адреса А2 на вход сброса RESET. Подача низкого уровня на этот вход приводит к записи во внутренние регистры значений по умолчанию и сбросу интерфейса I2C. Таким образом, данные термометры выгодно использовать, когда мастеру шины I2C необходимо предоставить возможность сброса любого подчиненного узла при обнаружении проблем связи с ним. При этом, несмотря на исключение входа А2, к одной шине можно подключить все те же восемь термометров. Проблема отсутствия входа А2 здесь решена жесткой установкой внутреннего значения этого бита адреса равным 0 у MAX7502/04 и 1 у MAX7501/03. Кроме того, MAX7501/02 отличаются интеграцией таймера для защиты интерфейса I2C от зависания. Данная функция доступна у многих I2C-совместимых микросхем Maxim.
