ИНТЕГРАЛЬНЫЕ МОДУЛИ ПИТАНИЯ СЕРИИ SIMPLE SWITCHER® POWER
ДЛЯ ЭКСПЛУАТАЦИИ В ТЕМПЕРАТУРНОМ ДИАПАЗОНЕ -55°C

Серия LMZ - семейство импульсных понижающих синхронных стабилизаторов напряжения с интегрированными силовыми ключами и катушкой индуктивности. Встроенная катушка является еще и экраном, благодаря которому снижается уровень электромагнитных помех. Высокий КПД и низкое тепловое сопротивление корпуса позволяет использовать модули при высоких значениях температуры окружающей среды. Модули доступны в корпусах размером 10.16 x 13.77 x 4.57 мм.

До недавнего времени, были доступны модули семейства LMZ105xx, LMZ12003 и LMZ14203 с рабочим температурным диапазоном -40…+125°С. Теперь, состав семейства LMZ пополнился модулями LMZ105xxEXT, LMZ120xxEXT, LMZ142xxEXT, рассчитанными на работу в температурном диапазоне -55°С…+125°С.

Модули этой серии могут применяться в военной техники, или другой электронной аппаратуре, работающей в экстремальных условиях окружающей среды. Выходное напряжение модулей серии LMZ105xxEXT устанавливается в диапазоне от 0,8В до 5В для модулей LMZ120xxEXT и LMZ142xx от 0,8В до 6В.

Отличительные черты семейства импульсных, понижающих модулей питания SIMPLE SWITCHER® Power Modules
- низкий уровень помех
- интегрированная в корпус модуля индуктивность
- все популярные токи и напряжения
- минимальное количество элементов обвязки
- простота применения
- низкое тепловое сопротивление
- КПД: до 96%

  Краткие технические характеристики нового семейства


Серия   Наименование Выходной ток, А Входное напряжение, В Выходное напряжение, В Частота, MГц Корпус
LMZ105xx

LMZ10503/LMZ10503EXT 3  2.95 - 5.5 0.8 - 5 1 TO-PMOD-7
LMZ10504/LMZ10504EXT 4
LMZ10505/LMZ10505EXT 5
LMZ120xx

LMZ12001/LMZ12001EXT 1  4.5 - 20 0.8 – 6 1 TO-PMOD-7
LMZ12002/LMZ12002EXT 2
LMZ12003/LMZ12003EXT 3
LMZ142xx

LMZ14201/LMZ14201EXT 1  6 - 42 0.8 – 6 1 TO-PMOD-7
LMZ14202/LMZ14202EXT 2
LMZ14203/LMZ14203EXT 3

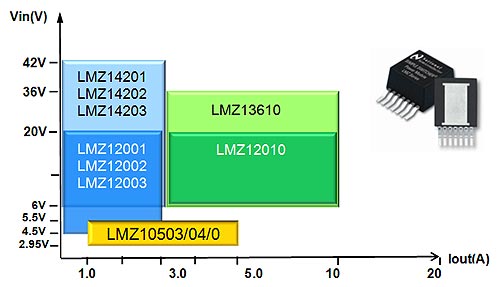

Состав семейства импульсных, понижающих модулей питания SIMPLE SWITCHER® Power Modules

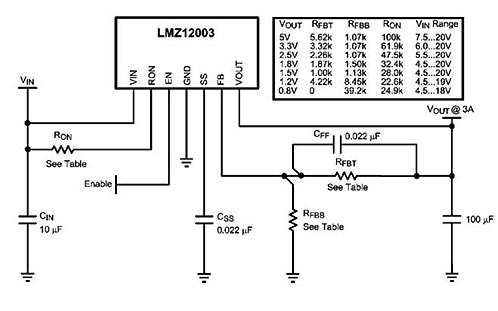

Схема включения модулей SIMPLE SWITCHER® Power Modules на примере LMZ12003

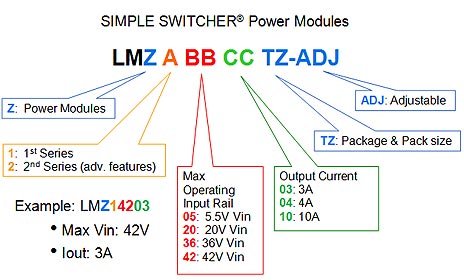

Система обозначений SIMPLE SWITCHER® Power Modules



Поставляемые компоненты
