Оптические датчики уровня жидкости


Оптические датчики уровня жидкости нашли широкое применение в различных областях промышленного, медицинского и бытового оборудования. Высокая надежность и простота интеграции делает их привлекательными для использования в различных приложениях.





 Достоинства датчиков:

  • Небольшие габаритные размеры;

  • Отсутствие подвижных частей;

  • Быстрый отклик;

  • Широкий спектр измеряемых жидкостей;

  • Выходной сигнал цифровой или PNP (NPN).

Применение:

  • Нефтехимическое оборудование;

  • Медицинская техника;

  • Компрессорное оборудование;

  • Пищевая промышленность;

  • Бытовая электроника.


перейти в раздел датчиков уровня жидкости

Датчик может монтироваться в боковой стенке сосуда, предназначенного для жидкости, на необходимой высоте регистрации уровня. Возможна установка нескольких датчиков на различной высоте, в зависимости от того, сколько необходимо градаций измерения или установки минимального - максимального уровня.

  Принцип действия

Все представленные серии инфракрасных датчиков уровня основаны на одном принципе действия, а именно - на изменении коэффициента преломления ИК-излучения на границе перехода двух сред. Одна из сред - линза самого датчика, а вторая - непосредственно окружающая среда, которая может быть воздушной в случае, когда уровень жидкости не достигает датчика, и жидкостной при достижении определенного уровня жидкости. В воздушной среде инфракрасное излучение ИК-светодиода отражается от внутренней поверхности линзы датчика и попадает в область фотоприемника, который регистрирует наличие ИК-излучения (см. рис. 1).



Траектория ИК-лучей при отсутствии жидкости



Рис. 1. Траектория ИК-лучей при отсутствии жидкости

Тогда как при контакте линзы с жидкостью условия для отражения света изменяются, и он уже по большей части не отражается, а проходит сквозь линзу, рассеиваясь в жидкости (см. рис. 2).

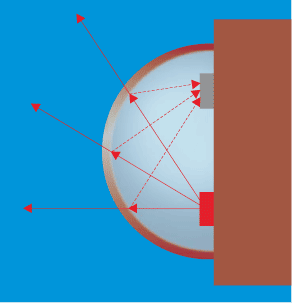

Траектория ИК-лучей при наличии жидкости

Рис. 2. Траектория ИК-лучей при наличии жидкости

На выходе ИК-приемника электрическая схема производит обработку сигнала и в зависимости от серии датчика преобразует его в выходной цифровой сигнал или в сигнал логического уровня PNP(NPN).

  Серия LLE

Серия LLE представляет собой относительно недорогое решение. Датчики производятся как в пластиковом, так и в металлическом корпусе. Приборы данной серии характеризуются цифровым выходным сигналом и защитой от ошибочного подключения полярности питания и короткого замыкания, а также включают в себя схему защиты от повышенного напряжения и импульсов перенапряжения. Технические характеристики датчиков серии LLE приведены в таблице 1

Таблица 1. Состав серии и параметры датчиков LLE

  Стандартная
температура
(-20...80°С)
Высокая
температура
(-40...125°С)
  LLE101000 LLE101101
  LLE102000 LLE102101
  LLE103000 LLE103101
  LLE105000 LLE105100
  LLE205000 LLE205100
LLE305000 LLE305100
Время срабатывания 50 мкс и выше (1 сек в этаноле)
Выходной сигнал Цифровой (логическая единица в воздушной среде)
Напряжение питания +5...+12 В ± 5%
Ток потребления 15 мА при +5 В 5 мА при +5 В
Корпус Пластик LLE101/102/103
  Металл LLE205/305

Полусферическая чувствительная часть датчика изготовлена из полимерной композиции - полисульфона (UDEL P1700 Infrared Black). Она непосредственно контактирует с измеряемой средой и совместима с широким спектром жидкостей:

  • Уксусная кислота - ледяная уксусная кислота - 10% аммиак - 88

  • Гидроокись аммония - 10%

  • Хлорид аммония - 10%

  • Авиационный спирт

  • Бензол

  • Бензойная кислота

  • Отбеливатель

  • Морская вода

  • Бутан

  • Бутанол

  • Азотистокислый кальций

  • Хромовая кислота

  • Этиловый спирт

  • Циклогексан

  • Муравьиная кислота

  • Глицерин

  • Гептан

  • Соляная кислота 10%

  • Серная кислота 10%

  • Трансформаторные масла

  • Скипидар

  • Соляная кислота

  • Перекись водорода

  • Изопропанол

  • Изооктан

  • Керосин

  • Олифа

  • Магния сульфат

  • Метанол

  • Моторные масла

  • Азотная кислота 10%

  • Масло растительное

  • Щавелевая кислота

  • Эфиры нефти (бензин, лигроин и др.)

  • Гидроксид калия 10%

  • Гидроксид калия 50%

  • Силиконовые жидкости

  • Нитрат серебра

  • Хлорид натрия

  • Гидроксид натрия 10%

  • Гидроксид натрия 50%

  Серия POS

Датчики POS представляют собой более дорогое, чем LLE, решение для индустриальных приложений. Серия выполнена только в металлическом корпусе из нержавеющей стали, с выходным логическим уровнем PNP или NPN и с защитой от ошибочного подключения полярности питания и короткого замыкания. Технические характеристики данной серии приведены в таблице 2.

Таблица 2. Состав серии и параметры датчиков POS

  Стандартная температура
(-25...100°С)
Высокая температура
(-25...140°С)

Выходной сигнал NPN NO POS187311 POS287311
Выходной сигнал NPN NC POS187312 POS287312
Выходной сигнал PNP NO POS187313 POS287313
Выходной сигнал PNP NC POS187314 POS287314
Напряжение питания +12...+28 В
Ток потребления 25 мА
Корпус Нержавеющая сталь

Чувствительная часть датчика выполнена в виде конуса из технического стекла, совместимого почти со всеми жидкими средами.

Заключение

Описанные серии оптических датчиков уровня вполне могут конкурировать с поплавковыми, а в иных случаях - и с ультразвуковыми датчиками. Широкий диапазон рабочих температур и отсутствие механических деталей в данных датчиках делают их привлекательными для новых разработок и решения различных задач.
