1. Описание и работа источника тока.
Источник тока (драйвер) предназначен для обеспечения оптимального режима
работы светодиода. Выпускаются 2 модификации со значениями выходных токов
350мА и 700 мА, для светодиодов 1Вт и 3Вт. Допускает подключение как
одного, так и нескольких светодиодов в зависимости от напряжения питания.

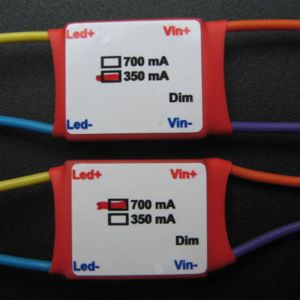

2. Внешний вид источников тока LDR-12-1-350(вверху) и LDR-12-1-700.
3.Технические данные.
Входное напряжение
8-36В
Максимальный выходной ток ИМС
драйвера
1А
Выходной ток - Вариант 350мА
320-350мА*
Выходной ток - Вариант 700мА
660-700мА*
Габаритные размеры
Длина
25мм
Ширина
22мм
Высота
7мм
Рабочая температура
-25 …+60 С
Обозначение
Цвет провода
Описание
Vin +
Красный
“+”
источника питания или батареи
Vin -
Синий
“-”
источника питания или батареи
Dim
Зелёный
Вход ШИМ управления.*
Led+
Жёлтый
“+” светодиода
Led
-
Голубой
“-” светодиода
Поставляемые компоненты
