ПРИНЦИП ДЕЙСТВИЯ

Электронные предохранители серии ICP фирмы Rohm выпускаются в двух типах стандартных корпусов - выводном (TO-92) и сверхминиатюрном SMD (рис. 1). Принцип действия приборов основан на резком увеличении сопротивления при достижении током, протекающим через них, определенной величины (таблица 1). В нормальном режиме работы ICP имеет очень низкое внутреннее сопротивление, не препятствующее прохождению тока. Но, когда текущий уровень тока превышает установленный порог (номинальный ток), сопротивление предохранителя возрастает (рис. 2), ограничивая этот ток до уровня номинального тока.

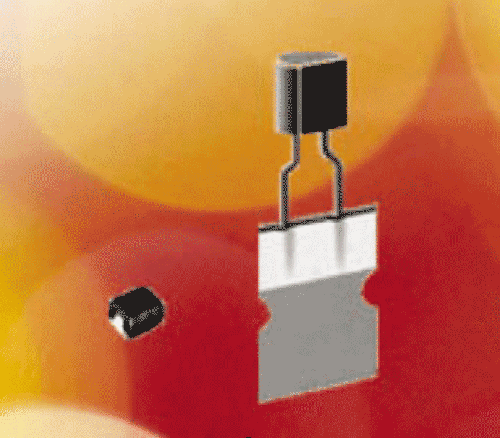

Рис. 1. Электронные предохранители серии ICP фирмы Rohm

Рис. 2. Характеристика работы некоторых моделей ICP-предохранителей фирмы Rohm

Таблица 1. Основные технические характеристики электронных предохранителей ICP фирмы Rohm

ДОСТОИНСТВА:

• Низкое внутреннее сопротивление и минимальное падение напряжения;

• Высокое волновое сопротивление (вносит искажения в линии передач);

• Негорючий материал корпуса;

• Малые массогабаритные показатели;

• Неограниченный срок эксплуатации в режиме удержания;

• Диапазон рабочих температур -55...125°С.
