Новые микросхемы высокоскоростного моста USB

FT2232HQ

FT2232HQ - микросхема преобразователя USB 2.0 HS (480 Мбит/с) в UART/FIFO компании FTDI. FT2232HQ может быть сконфигурирована как последовательный или параллельный интерфейс различных промышленных стандартов RS232/RS422/RS485. В микросхеме реализован MPSSE (синхронный последовательный мультипротокольный «движок»), позволяющий осуществлять связь по стандартам JTAG, I2C, SPI по двум канал одновременно. Микросхема доступна в корпусе QFN-64 (FT2232HQ) и LQFP-64 (FT2232HL).

Отличительные особенности:

два канала для организации различных последовательных и параллельных интерфейсов (JTAG, I2C, SPI или bit-bang);
совместим с USB 2.0 HS (480 Мбит/с) и FS (12 Мбит/с);
возможность реализации RS232/RS422/RS485/UART со скоростями передачи данных до 12 Мбод;
скорость передачи данных моста USB в параллельный FIFO до 10 Мбайт/c;
функция быстрого оптоизолированного последовательного интерфейса;
драйвер виртуального COM-порта не требует лицензионных отчислений;
для питания ядра микросхемы используется интегрированный стабилизатор на 1,8 В;
напряжение питания: 3,3 В;
температурный диапазон: -40°C...+85°С;
тип корпуса: LQFN-64.

Области применения: мосты USB в 2-канальный UART (RS232, RS422, RS485), USB в 2-канальный FIFO, USB в 2-канальный JTAG, USB в 2-канальный SPI, USB в 2-канальный I2C, USB в 2-канальный Bit-Bang.

Техническая документация и программное обеспечение:
описание FT2232HQ
драйвер VCP
драйвер D2XX
пример кода MPSSE
библиотеки MPSSE JTAG DLL
MPSSE I2C DLL
MPSSE SPI DLL

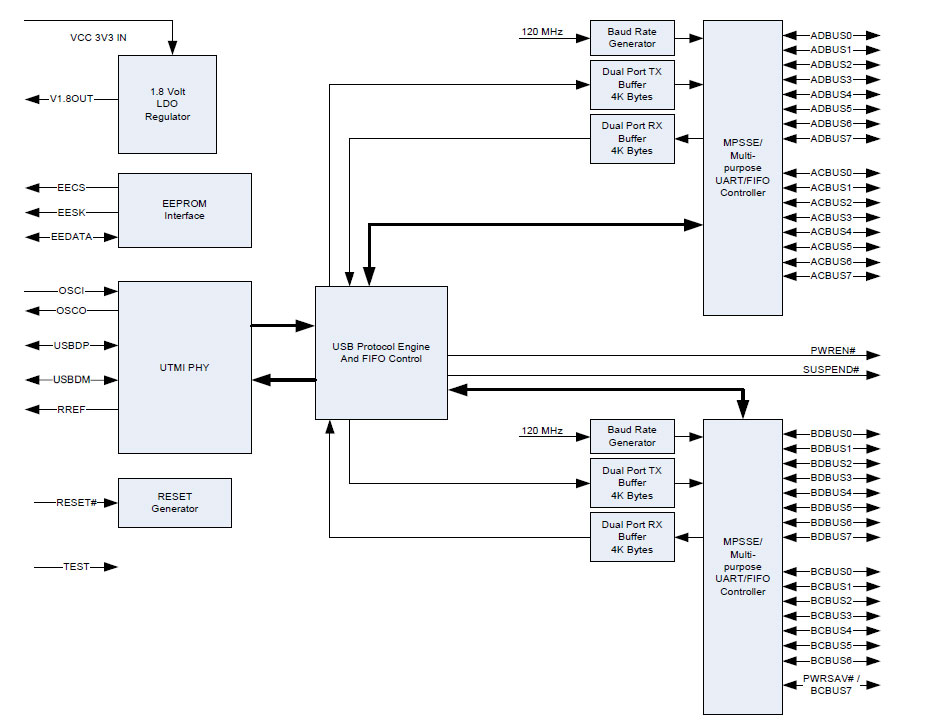

Функциональная схема FT2232HQ
