ELM327 — простой интерпретатор интерфейсов OBDII в RS232

Компания ELM Electronics для облегчения диагностики автомобилей предлагает

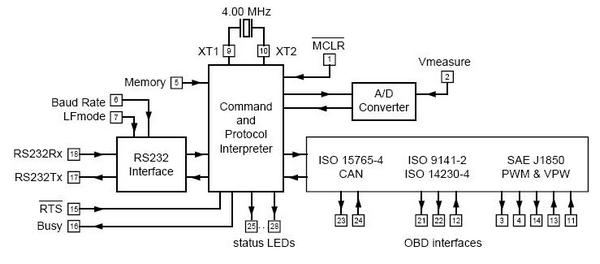

ELM327 – простой в применении двунаправленный интерпретатор интерфейсов OBDII (в том числе и CAN) в последовательный

RS232. Он позволяет подключить к бортовому компьютеру автомобиля любой КПК или ноутбук посредством только стандартного последовательного порта и терминальной программы.

Поддерживает автоматическое распознавание до 12-ти разновидностей протоколов SAE J1850 (PWM & VPW), ISO15765, CAN, ISO9141, ISO14230 и J1939 CAN, конфигурирование с помощью более 70 AT-команд, распознание и передачу ASCII-символов. Запоминает последний использовавшийся протокол. Построенная на экономичной CMOS-структуре, микросхема может непосредственно управлять четырьмя сильноточными индикаторными светодиодами. Вход АЦП позволяет контролировать напряжение аккумуляторной батареи. Стабилизация тактовой частоты с помощью кварцевого резонатора позволяет стабильно работать во всем диапазоне температур −40°C…+85°C.

Микросхемы выпускаются в корпусах PDIP-28 (ELM327P) и SOIC-28 (ELM327SM).

ELM327 – новая прошивка, новые возможности

Компания ELM Electronics усовершенствовала свой популярный интерпретатор протокола OBD — ELM327, и теперь он стал еще лучше! В новую версию прошивки v1.2 микросхемы были добавлены 3 новых CAN-протокола, стало доступно более 70 AT-команд и почти 30 программируемых параметров. В дополнение к поддержке CAN (ISO 15765-4), SAE J1850 PWM, SAE J1850 VPW, ISO 9141–2 и ISO 14230–4 теперь предлагается также J1939 CAN. Как и другие интерпретаторы, ELM327 прозрачно конвертирует данные OBDII в стандартные ASCII-коды, позволяя легко передавать коды ошибок и рабочие параметры без необходимости в дополнительном программном или аппаратном обеспечении.

С новой ELM327 вам не придётся заботиться о формате данных, делать проверку на ошибки, инициализацию шины и т. д., так как интерпретатор делает всё это за вас. Вам даже не обязательно знать, на каком языке «разговаривает» ваш автомобиль, потому что микросхема автоматически определит протокол.

В дополнении к улучшенной поддержке протоколов, были внесены несколько технических усовершенствований. Например, новая функция Adaptive Timing отслеживает фактическое время ответов на ваши запросы и непрерывно подстраивает все тайминги для подстройки к текущим условиям. Эта функция включена по умолчанию, вам даже не придётся что-либо менять в программном обеспечении или корректировать какие-либо предустановки для достижения максимальной скорости передачи данных.
Одно из других существенных усовершенствований коснулось последовательного интерфейса RS232. Он был полностью обновлён, и теперь скорость передачи достигает 500kbps! Вы можете командами динамически изменять скорость обмена или зафиксировать её с помощью программируемых параметров.

Загрузить бесплатное программное обеспечение для различных операционных систем возможно с сайта ScanTool.net.

Для подключения с помощью USB-интерфейса рекомендуем дополнительно использовать микросхемы конвертеров USB-UART CP2102, CP2103 компании Silicon Laboratories или FT232R компании FTDI.
