Датчики наклона производства OMRON

[ D7E-3 - наличие на складе ]

[ D6B-2 - наличие на складе ]

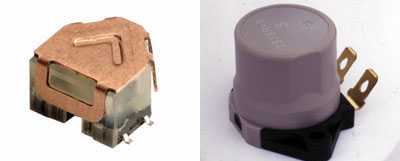

Компания Omron производит два датчика наклона: D6B-2 - на эффекте Холла и механическим D7E-3. Миниатюрный датчик наклона D6B-2 имеет размеры 6,4х5,5х3,7 мм и предназначен для поверхностного монтажа на печатную плату. В составе датчика чувствительным элементом является датчик на эффекта Холла. Каждая пара выводов отвечает за наклон датчика в левую и правую сторону соответственно. Применяется в цифровых фотоаппаратах, видеокамерах, наладонных компьютерах и сотовых телефонах. С его помощью реализуется функция автоматического определения положения устройства - горизонтальное или вертикальное. Миниатюрный датчик наклона D7Е-2 полностью механический. Имеет высоту 5,3 мм, нормально закрытый контакт. Имеет герметичное исполнение IP67.



Основные технические характеристики D6B-2:

  • Диапазон величины угла срабатывания 45…75°C
  • Диапазон величины угла сброса 50…20°C
  • Напряжение питания 2,7…3,3 В
  • Потребляемый ток 10 мкА
  • Выходной сигнал:
      • высокий уровень (горизонтальное положение) UПИТ - 0,5 В
      • низкий уровень (наклонное положение) 0,5 В
  • Выходной ток ± 1 мА
  • Диапазон рабочих температур -10…60°С (без конденсации влаги)
  • Температура хранения -25…70°С (без конденсации влаги)
  • Диапазон влажности среды 25…85% отн. влажн.

PDFD6B-2 datasheet (150 Кб)

Основные технические параметры D7E-3:

  • Диапазон величины угла срабатывания 50…80 °

  • Диапазон величины угла сброса наклон более 25 °

  • Характеристики контакта нормально закрытый от 0,1мА/5В до 100мА/30В (резистивная нагрузка)

  • Сопротивление контактов

      • замкнутых 0,3 Ом

      • разомкнутых 100 МОм (250 В)

  • Диапазон рабочих температур -25 … 60 °С (без конденсации влаги)

  • Температура хранения -25 … 60 °С (без конденсации влаги)

  • Диапазон влажности среды 45 … 95% отн. влажн.

  D7E-3 datasheet (151 Кб)
