Отладочный комплекс AVR-Easy



Отладочный комплекс AVR-Easy




  [ вся продукция компании ATMEL ]

  [ другие средства разработки и отладки ]



[ Хочешь купить? жми сюда! ]







Назначение.

Отладочный комплекс (ОК) - AVR-Easy предназначен для макетирования и отладки различных устройств на базе AVR-контроллеров. Он может быть полезен как для разработчиков embedded-устройств, так и для молодых специалистов, желающих ознакомиться с основами микроконтроллерной техники и овладеть мощным инструментом для реализации широкого спектра задач цифровой обработки данных и управления различного рода периферийными устройствами.



Возможности.

В основу ОК положен принцип максимальной универсальности и удобства программирования и отладки программ на базе AVR-контроллеров. ОК является идеальным средством обучения, позволяющим в короткий срок научиться решать типовые задачи сопряжения AVR-контроллеров с наиболее часто встречающимися на практике периферийными модулями. В частности, ОК позволяет изучить сопряжение AVR-контроллеров с жидко-кристаллическим алфавитно-цифровым индикатором (LCD) и семисегментным светодиодным индикатором, организовать связь с последовательным портом персонального компьютера (COM-порт), организовать работу с интеллектуальными датчиками температуры (на примере микросхемы DS1820 фирмы DALLAS).

ОК имеет "на борту" контакты или разъемы для перечисленных выше элементов и не требует напайки внешних навесных деталей. Вместе с тем, каждый порт AVR-контроллера имеет выход на отдельный разъем, куда можно подключить любое внешнее устройство. Предусмотрено светодиодная индикация сигналов на входах-выходах портов ABCD AVR-контроллера. На входах-выходах портов ABD подключены кнопки, при нажатии на которые можно подавать логический уровень "0" или "1" на соответствующие порты. На входы АЦП AVR-контроллера можно подавать аналоговые напряжение с помощью подстроечных резисторов в диапазоне 0-5 В. Таким образом, ОК можно использовать не только как средство обучения, но и как устройство для макетирования и наладки реальных практических разработок на базе AVR-контроллеров. ОК имеет несколько панелек для установки AVR-контроллеров в корпусах DIP-20, DIP-28 и DIP-40, куда можно устанавливать практически любые контроллеры, включая самые последние модели широко используемых контроллеров семейств ATMEGA8515 и ATMEGA8535.

К ОК может быть подключен любой контроллер, совпадающий по выводам питания и программирования с наиболее распространенными контроллерами. ОК имеет разъем для программирования и отладки, который позволяет заменить программу AVR-контроллера, не вынимая его из посадочной панели ОК.

На компакт-диске с программным обеспечением имеется файл демонстрационной прошивки для микроконтроллера ATMEGA8515. Демонстрационная прошивка позволяет наблюдать работу отдельных узлов ОК - светодиодов, семисегментного дисплея и COM-порта. Также на компакт-диске имеется документация на микроконтроллеры фирмы ATMEL, программное обеспечение фирмы ATMEL, различные утилиты.

Плата позволяет изучить работу микроконтроллеров семейства AVR фирмы ATMEL, а также отлаживать дополнительные переферийные модули. Поддерживаются микроконтроллеры в 8,

20, 28 и 40 выводных корпусах.



Описание компонентов платы:



Источник питания

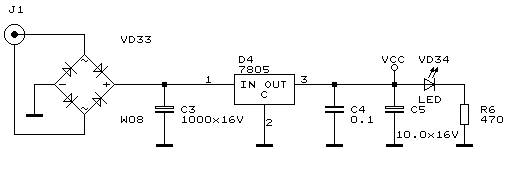

 Для питания плата содержит стабилизированный источник на 5В, собранный по классической схеме.

Входное напряжение постоянное или переменное 9 – 12 вольт.



Светодиоды

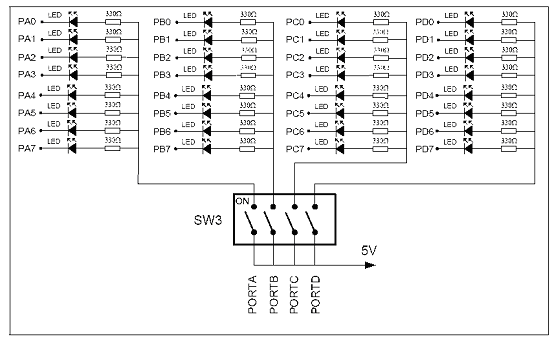

Плата содержит 32 светодиода, подключенных к портам A, B, C, D микроконтроллера. Для того чтоб засветить светодиод необходимо разрешить требуемый порт переключателем SW3 и записать ‘0’ в нужный разряд.



Кнопки

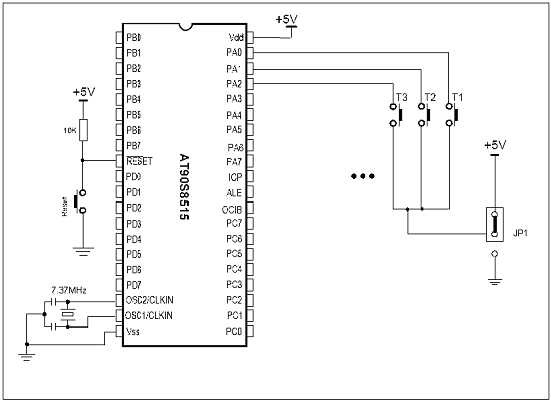

Система содержит кнопку начальной установки контроллера RESET и 24 кнопки, позволяющие симулировать входные воздействия на порты A, B, D. Общий вывод кнопок может быть подключен к цепи питания или “земли” посредством JP1.



ЖКИ ИНДИКАТОР

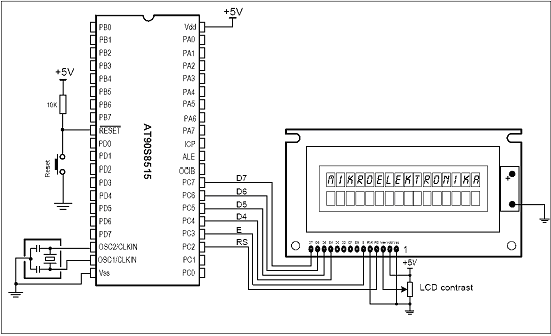

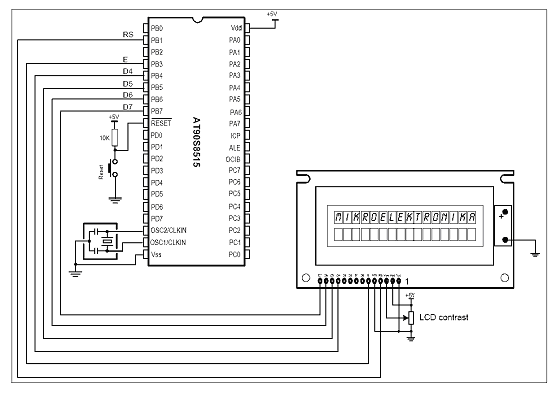

Плата позволяет подключить стандартный ЖКИ индикатор двумя способами, в первом случае индикатор подключается на PORTB, во втором на PORTC.



8-ми выводные контроллеры

Данная версия платы позволяет работать с микроконтроллерами в 8-выводном корпусе,

для этого необходимо установить контроллер в 20-ти выводную панельку, первый вывод контроллера в первый контакт панельки и закоротить JP4.



7-ми сегментный индикатор

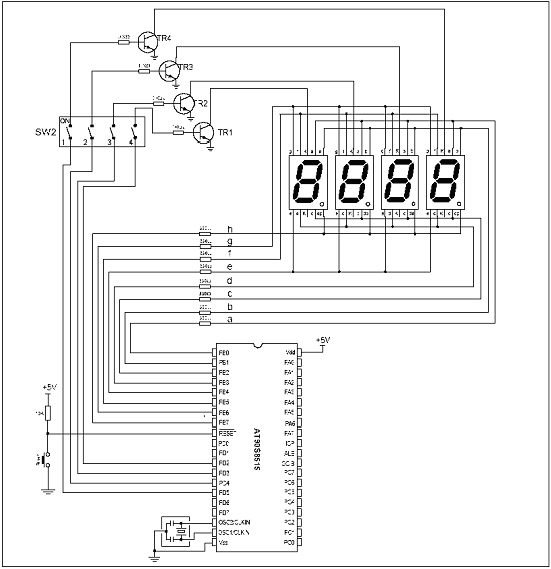

Плата содержит четырехразрядный 7-ми сегментный индикатор, который подключен к порту B. Знакоместа выбираются с порта D разрядами 2, 3, 4 и 5 через SW2 .

В этом индикаторе применен динамический способ индикации, он заключается в том, что в каждый момент времени отображается только один разряд индикатора.

На PORTB выводится отображаемый символ, а на PORTD позиционный номер знакоместа

(активный уровень “высокий”).

Частота регенерации должна быть не менее 50 герц, иначе будет заметно мерцание индикатора. Микропереключателем SW2 можно отключить неиспользуемое знакоместо.



Аналогово-цифровой преобразователь

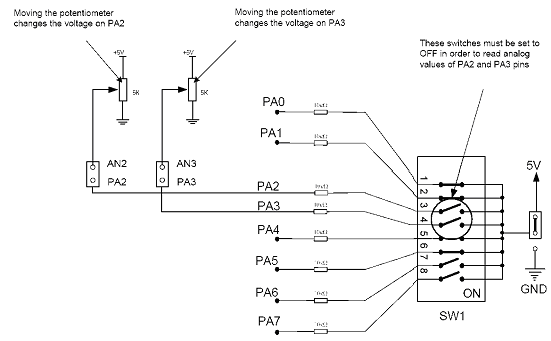

В некоторых котроллерах содержится 10-разрядный АЦП, плата позволяет задавать тестовые воздействия на выводы PORTA.2 и PORTA.3. Также имеется возможность подключать к отдельным выводам “аналогового” порта PULLUP и PULLDOWN резисторы сопротивлением 10КОм посредством микропереключателя SW1.



RS-232 интерфейс

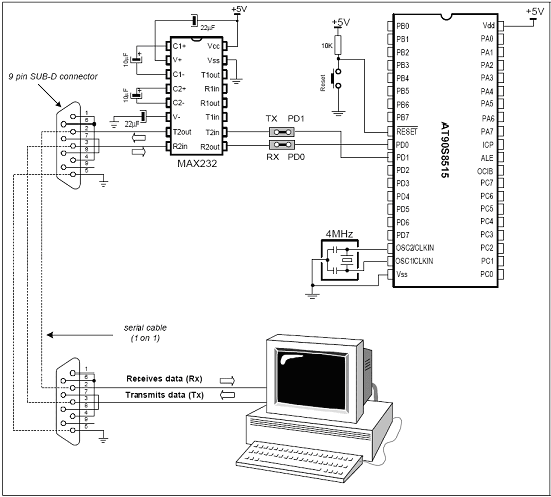

На плате предусмотрен интерфейс RS-232 c возможностью отключения см. схему.

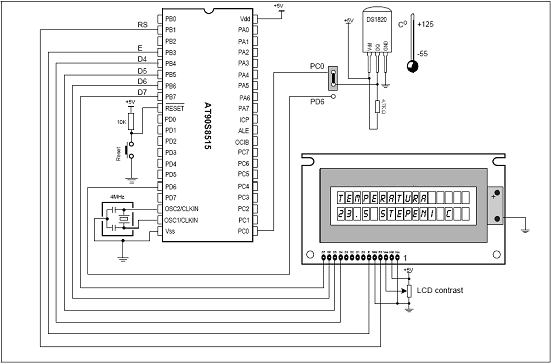

Цифровой термометр DS18B20

На плате предусмотрено подключение цифрового термометра DS18B20, который позволяет измерять температуру от –55°С до 125°С. Датчик устанавливается в трехвыводную панель и может быть подключен к PC0 или PD6.

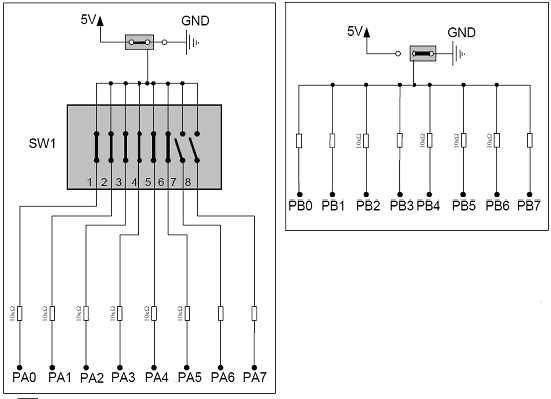

PULL-UP PULLDOWN резисторы на портах

Установив джамперы в определенную позицию, мы можем “подтянуть” или “опустить” выводы

портов, порты B, C, D одинаковы, порт A имеет некоторые отличия.





Программирование платы

Для программирования контроллера можно воспользоваться любым ATMEL-10 совместимым программатором. Плата разработана таким образом, что после программирования программатор отключается, и выводы программирования могут быть задействованы в вашей схеме. (программатор может поставляться в комплекте с платой)

Сначала необходимо установить джампер JP3 в положение 28 или 20,40 в зависимости от используемого контроллера. Если Ваш программатор поддерживает режим автоотключения, переведите джампер JP2 в положение AUTO, и после программирования программатор автоматически отключится. Если Ваш программатор не поддерживает этот режим, джампер JP2 переводим в положение PROG ON – программатор всегда подключен. Если после программирования контроллера снять JP2 – программатор отключится, и Вы сможете использовать выводы программирования в своем проекте.
