Многие бытовые приборы, системы ограничения доступа, промышленное
оборудование и другие устройства имеют в своем составе пульт дистанционного
управления, что существенно дополняет сервисные функции выпускаемого
изделия. Фирма Holtek разработала семейства микросхем дистанционного
управления (ДУ), отличающиеся друг от друга по формату передаваемых данных,
количеству бит адреса и данных в посылке, по условию начала генерации
посылки; набору сервисных функций. Все выпускаемые микросхемы ДУ выполнены
по КМОП технологии с минимальным потребляемым током. Они ориентированы для
передачи кодовой посылки по инфракрасному или радиоканалу связи, с
минимальным числом внешних компонентов схемы. Широкий диапазон напряжений
питания и рабочей температуры позволяют применять микросхемы ДУ Holtek в
большинстве приложений. |
|
В эту группу входят
семейства микросхем кодеров/декодеров, основным свойством которых является
устанавливаемое с помощью переключателей, внешней схемой или программно
значение адреса и данных. Кодер формирует кодовую последовательность после
появления активного уровня сигнала на выводе TE или сигнала низкого
логического уровня на входах данных (DATA). Генерация кодовой посылки
продолжается до тех пор, пока присутствует активный уровень сигнала. Посылка
всегда генерируется полностью, даже если активный уровень сигнала был снят.
В некоторых микросхемах кодеров предусмотрено управление количеством
повторений кодовой последовательности после снятия активного уровня сигнала,
что может быть необходимо для достоверного детектирования посылки. Кодовая
последовательность может состоять из комбинации следующих полей: преамбула;
синхронизирующие биты; адрес; данные; биты антикода.
Декодер обрабатывает кодовую
последовательность, полученную из канала связи, последовательно обрабатывая
несколько посылок. Если все посылки имели одинаковое значения полей, и адрес
кодера совпал с адресом декодера, будет сформирован сигнал о принятой
команде (вывод VT). В декодерах, имеющих выводы данных, информация из поля
данных декодированной посылки, передается в соответствующие выходные
защелки.
К наиболее простым семействам микросхем ДУ
этой группы можно отнести кодеры/декодеры 212 (см. таблицу 1). В состав
кодовой последовательности, генерируемой кодерами этого семейства, входит
преамбула, синхронизирующий бит и 12-разрядное после адреса/данных (рис. 1).
Каждый вывод адреса/данных кодера может быть подсоединен к Vss (логический
нуль) или оставлен не подсоединенным (логическая единица). Для микросхемы

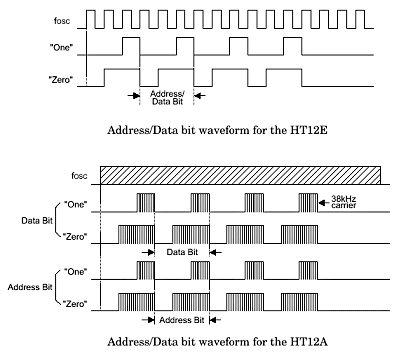

HT12E кодовая последовательность формируется в виде логических уровней, а
для HT12A в виде пачки импульсов с частотой 32 кГц (рис. 2). |
|
Таблица 1. Основные характеристики микросхем ДУ
семейства кодеров/декодеров 212
|
|
Тип |
Напряжение
питания,
В |
Адрес
(бит) |
Адрес/
данные
(бит) |
Тип
выходных
данных |
Триггер |
Кол-во
проверок |
Модуляция
38кГц |
Корпус |
Совместимость |
|
|
HT12A |
Кодер |
2,4…5,0 |
8 |
4 |
- |
DATA |
- |
Есть |
18DIP 20SOP |
HT12D/12F |
 |
|
HT12E |
Кодер |
2,4…12 |
8 |
4 |
- |
-TE |
- |
- |
18DIP 20SOP |
HT12D/12F |
|
HT12D |
Декодер |
2,4…12 |
8 |
4 |
Защелка |
- |
3 |
- |
18DIP 20SOP |
HT12A/12E |
|
HT12F |
Декодер |
2,4…12 |
12 |
0 |
- |
- |
3 |
- |
18DIP 20SOP |
HT12A/12E |
|
|
Представление битов кодовой последовательности
в виде пачки импульсов позволяет передавать команду по ИК каналу связи,
практически непосредственно подключив ИК диод к кодеру.
Для кодеров данного семейства микросхем ДУ
были разработаны декодеры HT12D и HT12F. Основным их различием является то,
что в микросхеме HT12D присутствует выходная 4-разрядная защелка данных, а в
декодируемой посылке проверяется 8 бит адреса. В микросхеме HT12F
проверяются все 12 бит адреса декодируемой команды, если адрес совпадает с
установленным значением на адресных входах кодера, то формируется активный
уровень сигнала на выводе VT. |
