Компараторы National Semiconductor

Очень часто нужно сравнить два сигнала по величине. В некоторых случаях необходимо зафиксировать момент, когда сигнал достигнет определенного значения. Для этих задач многие фирмы выпускают аналоговые компараторы. Без них не обходится ни один АЦП и ЦАП, ни один генератор пилообразных колебаний. В каждом цифровом вольтметре или другом измерительном приборе обязательно присутствует компаратор напряжения. Термин «компаратор» произошел от английского слова «compare» - сравнивать. Проще говоря, компаратор - это прибор для сравнения двух или нескольких напряжений с определенной точностью и выдачи результата с минимальной задержкой.

В качестве компаратора можно использовать дифференциальный (операционный) усилитель с очень большим коэффициентом усиления разностного сигнала. В зависимости от знака разности напряжений на входе дифференциального усилителя его выход оказывается в положительном или отрицательном насыщении. Раньше обычные ОУ использовали в качестве компараторов, но сейчас такой способ практически не используют, поскольку многие производители выпускают специализированные микросхемы для этой цели. Эти кристаллы имеют очень высокое быстродействие, но при повышении быстродействия компаратора приходится принимать меры для предотвращения глубокого насыщения транзисторов, работающих в ключевом режиме. Этого добиваются минимизацией паразитных емкостей и сопротивлений, ограничивающих скорость нарастания сигналов. К сожалению, уменьшение времени задержки связано с увеличением потребляемой мощности. Как правило, быстродействующие компараторы уступают прецизионным по точности сравнения.

Прецизионные компараторы отличаются от других классов компараторов повышенной точностью сравнения и стабильностью характеристик. Это достигается путем уменьшения входных токов смещения и существенного увеличения коэффициента усиления. Улучшение параметров точности обычно достигается ценой снижения быстродействия компараторов.

Выходные каскады компараторов в большинстве случаев оптимизированы для сопряжения с определенными логическими сериями (особенно это важно для микросхем с очень высоким быстродействием) или имеют открытый коллектор (открытый сток) для расширения возможностей разработчика. Компаратор также можно рассматривать в качестве аналогового коммутатора, который переключает уровни выходного напряжения, когда непрерывный входной сигнал становится выше или ниже заданного уровня.

Компания National Semiconductor выпускает широкую номенклатуру компараторов: скоростных (High-Speed) и c низким потреблением (Low-Power Comparators). Современные скоростные компараторы уже перешли наносекундный диапазон. Например, новые LMH7322 имеют задержку распространения* всего 700 пикосекунд. Необходимо отметить, что задержка распространения сильно зависит от величины перепада напряжения на входах компаратора, поэтому нужно всегда тщательно изучать графики, приводимые производителем в своей документации (datasheets). Это проиллюстрировано на рисунке 1 на примере широко распространенного компаратора LM319.

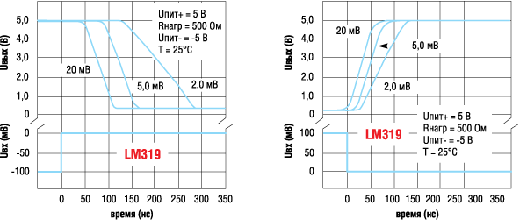

Зависимость задержки распространения от Uвх в компараторе LM319

Рис. 1. Зависимость задержки распространения от Uвх в компараторе LM319

Из рисунка 1 хорошо видно, что задержка распространения сигнала зависит от величины перепада и от направления перехода входного напряжения. Время задержки значительно меньше при перепаде на входе от высокого уровня к низкому.

Основные параметры компараторов National Semiconductor приведены в таблице 1.

Таблица 1. Компараторы National Semiconductor

Наимено-
вание
Кол-
во кана-
лов
Свойства Iпотр.
на ка-
нал, мкА
Uпит.,
В
Uсмещ. (макс), мВ Конфиг. выхода CMVR*, B Задерж ка сигна-
ла, мкс
Корпус (а)

купить - жми по ссылке

Скоростные компараторы (High-Speed Comparators)

LM361 1 скоростной диф
ференци-
альный компар.
13 мА 11...32 1 Диф-
ференц.
20...23 0,014 MDIP-14,
SOIC-14,
TO5-10
LM119 2 скоростной
сдвоенный
компаратор
4 мА 5...36 4 Откры-
тый колл.
8...33 0,08 CERDIP-14, CERPAK-10,
LCC-20, TO5-10
LM219 2 скоростной
сдвоенный
компаратор
4 мА 5...36 4 Откры-
тый колл.
8...33 0,08 CERDIP-14, CERPAK-10, LCC-20, TO5-10
LM319 2 скоростной
сдвоенный
компаратор
4 мА 5...36 1,8 Откры-
тый колл.
7...34 0,08 MDIP-14, SOIC-14, TO5-10

Компараторы с низким потреблением (Low-power Comparators)

LMC7215 1 потребление
< 1 мкА,
rail-to-rail
вход
0,7 2...8 6 Push- Pull -0,2...5,2 12 SOIC-8, SOT23-5
LMC7225 1 потребление
< 1 мкА,
rail-to-rail
вход
0,7 2...8 6 Откры-
тый сток
-0,3...5,3 12 SOT23-5
LMC6762 2 микромощный,
rai-to-rail
вход
6 2,7...15 5; 15 Push- Pull -0,3...5,3 4 SOIC-8
LMC6772 2 микромощный,
rai-to-rail
вход
6 2,7...15 5; 15 Открытый сток -0,3...5,3 4 SOIC-8, MSOP-8, MDIP-8
LMC7211 1 микромощный,
rai-to-rail
вход
7 2,7...15 5; 15 Push- Pull -0,3...5,3 4 SOIC-8, SOT23-5
LMC7221 1 микромощный,
rai-to-rail
вход
7 2,7...15 5; 15 Открытый сток -0,1...2,8 4 SOIC-8, SOT23-5
LMV7271/ 72 1/2 питание от 1,8 В,
rail-to-rail вход
10 1,8...5 4 Push- Pull -0,1...2,8 0,88 micro SMD-5, SOT23-5, SC70-5
LMV7275 1 питание от 1,8 В,
rail-to-rail вход
10 1,8...5 4 Откры-
тый сток
-0,1...2,8 0,88 SC70-5, SOT23-5
LMV7291 1 питание
от 1,8 В,
rail-to-rail
вход
10 1,8...5 4 Push- Pull 0...3,5 0,88 SC70-5
LP339 4 микро-
мощный,
4 в одном корпусе
15 2...36 5 Откры-
тый колл.
-0,1...4,2 8 SOIC-14, MDIP-14
LMV393 2 микро-
мощный,
общего примене-
ния
43 2,7...5 7 Откры-
тый колл.
-0,1...4,2 0,6 SOIC-8, MSOP-8
LMV339 4 низко-
вольтный,
общего примене-
ния
50 2,7...5 7 Откры-
тый колл.
-0,1...4,2 0,6 SOIC-14, TSSOP-14
LMV331 1 низко-
вольтный,
общего примене-
ния
60 2,7...5 7 Откры-
тый колл.
2...34,5 0,6 SC70-5, SOT23-5
LM2903 2 низкое напряже-
ние смещения
200 2...36 7 Откры-
тый колл.
2...34,5 0,4 MDIP-8, micro SMD-8, SOIC-8
LM293 2 низкое напряже-
ние смещения
200 2...36 2; 5 Откры-
тый колл.
2...34,5 0,4 TO5-8
LM393 2 низкое напряже-
ние смещения
200 2...36 5 Откры-
тый колл.
2...34,5 0,4 MDIP-8, micro SMD-8, SOIC-8, TO5-8
LM193 2 низкое напряже-
ние смещения
200 2...36 2; 5 Откры-
тый колл.
2...34,5 0,4 CERDIP-8, TO5-8
LM139 4 низкое напряже-
ние смещения
200 2...36 2; 5 Откры-
тый колл.
2...34 0,5 CERDIP-14, CERPAK, CERPAK-14, LCC-20
LM239 4 низкое напряже-
ние смещения
200 2...36 2; 5 Откры-
тый колл.
2...34 0,5 CERDIP-14
LM2901 4 низкое напряже-
ние смещения
200 2...36 7 Откры-
тый колл.
2...34 0,5 MDIP-14, SOIC-14
LM3302 4 низкое напряже-
ние смещения
200 2...28 20 Откры-
тый колл.
2...26 0,5 MDIP-14
LM339 4 низкое напряже-
ние смещения
200 2...36 2; 5 Откры-
тый колл.
2...34 0,5 CERDIP-14, MDIP-14, SOIC-14
LMV761 1 прецизи-
онный,
низко-
вольтный
225 2,7...5 1 Push- Pull -0,3...3,8 0,12 SOIC-8, SOT23-6
LMV762 2 прецизи-
онный,
низко-
вольтный
275 2,7...5 1 Push- Pull -0,3...3,8 0,12 SOIC-8, MSOP-8
LM397 1 компара-
тор
общего примене-
ния
250 5...30 7 Откры-
тый колл.
5...28,5 0,25 SOT23-5
LM392 1 низкое потреб-
ление
500 3...32 5 Push- Pull 3...30 1,5 MDIP-8, SOIC-8
LM6511 1 время установ-
ления
180 нс
2,7 мА 2,7...36 5 Откры-
тый колл.
3,2...34,75 0,18 SOIC-8
LM111 1 компара-
тор
общего примене-
ния
5,1 мА 5...36 3 Откры-
тый колл.
0,5...34 0,2 CERDIP-8/14, CERPAK, CERPAK-10, LCC-20
LM211 1 компара-
тор
общего примене-
ния
5,1 мА 5...36 3 Откры-
тый колл.
0,5...34 0,2 TO5-8
LM311 1 компара-
тор
общего примене-
ния
5,1 мА 5...36 7,5 Откры-
тый колл.
0,5...35 0,2 MDIP-8

*CMVR - Common-Mode Voltage Range (диапазон допустимого синфазного напряжения на входах)
**RSPECL - положительная эмиттерно-связанная логика с малым размахом сигнала
