Все чаще малогабаритные электромоторы малой и средней мощности в качестве входного питания используют общепромышленные однофазные электросети с номинальным напряжением ~220 В.

Но для управления ими, в частности, для регулирования частоты вращения ротора, нужны три фазы и заданная последовательность коммутации. Для этого служат новые миниатюрные интеллектуальные модули µIPM от IR, пришедшие на смену популярной серии IRAM.



МОЩНЫЕ И КОМПАКТНЫЕ –
НОВЫЕ ИНТЕГРАЛЬНЫЕ СИЛОВЫЕ МОДУЛИ ΜIPM

Нередка ситуация, когда силовое электрооборудование, содержащее маломощные электромоторы, питается от общепромышленной сети с номинальным напряжением ~220 В. В этом случае задача сводится к получению сначала высокого выпрямленного напряжения (~311 В). Затем это напряжение подается на трехфазный мостовой инвертор, обеспечивающий последовательную коммутацию постоянного напряжения таким образом, чтобы на выходе получалось трехфазное напряжение.

Критическим условием является полное закрытие драйвера верхнего ключа перед тем, как откроется нижний, и наоборот. Несоблюдение этого условия приводит к значительным коммутационным и тепловым потерям, а зачастую - к межфазному замыканию и выходу силовых транзисторов из строя. В интегрированных решениях коммутируемая мощность, как правило, невелика. Но положительным моментом является значительное упрощение схемы за счет снижения количества внешних навесных элементов. В связи с наличием встроенной схемы управления и защиты, упрощается система контроля и управления. При минимуме внешних элементов обеспечивается полный контроль работоспособности драйверов верхнего и нижнего ключа, потребляемого электромотором тока по фазам, температуры самого драйвера.

Компания International Rectifier, являясь известным производителем силовой полупроводниковой аппаратуры, давно выпускает интеллектуальные модули для управления силовой нагрузкой, в частности, силовые модули IRAM для управления электромоторами (рисунок 1).

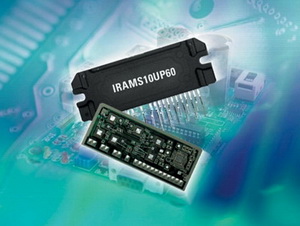

Рис. 1. Внешний вид силового модуля IRAM в корпусе типа SIP

Таблица 1. Перечень и краткие характеристики модулей IRAM

Наименование Напряжение, В,
и внутренняя схема
Номинальная мощность нагрузки, Вт Средний прямой ток при T=100°C Корпус

купить - жми по ссылке ниже

IRAMS06UP60A

600, открытый эмиттер

400 3   SIP-1

IRAMS06UP60B

600, встроенный шунт

IRAM136-1061A2

600, открытый эмиттер

750   5   SIP-1A

IRAMS10UP60A

600, открытый эмиттер

750   5   SIP-1

IRAMS10UP60B

600, встроенный шунт

IRAMS12UP60A

600, открытый эмиттер

1000   6

IRAMX16UP60A

600, открытый эмиттер

1500   8   SIP-2

IRAMX16UP60B

600, встроенный шунт

IRAMX20UP60A

600, открытый эмиттер

2500   10

IRAMY20UP60B

600, встроенный шунт

SIP-3

IRAM136-3063B

600, встроенный шунт

3000   15

IRAM136-3023B

600, встроенный шунт

750   15

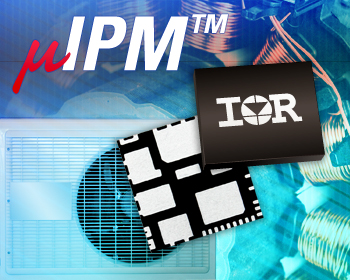

Современные электронные устройства стремительно уменьшаются в размерах, сохраняя, а зачастую и улучшая свои функциональные и электрические характеристики. Этот эволюционный процесс затронул и силовые модули управления трехфазными моторами - появились модули нового поколения - µIPM.

Сравнительные характеристики выпускаемых в настоящее время модулей этого семейства приведены в таблице 2.

Таблица 2. Силовые модули µIPM и их характеристики

Наименование Размеры корпуса PQFN, мм Входное напряжение, В Номинальное сопротивление канала в открытом состоянии, Ом Максимальное сопротивление канала в открытом состоянии, Ом Постоянный ток при температуре
25°С, А
Ток двигателя*, мА Мощность двигателя, Вт Топология схемы включения
Без радиатора С радиатором

купить - жми по ссылке ниже

IRSM836-024MA 12х12   250   2,0   2,04   2   470   550   60/72   Открытый исток
IRSM836-044MA 12х12   250   0,9   1,04   4   750   850   95/110   Открытый исток
IRSM836-025MA 12х12   500   3,5   4,0   2   360   440   93/114   Открытый исток
IRSM836-035MB 12х12   500   1,85   2,2   3   420   510   108/135   Общий исток
IRSM836-035MA 12х12   500   1,85   2,2   3   420   510   108/135   Открытый исток
IRSM836-045MA 12х12   500   1,45   1,7   4   550   750   145/195   Открытый исток
IRSM808-105MH   9х8   500   0,58   0,8   10   1,1   1,5   285/390   Полумост
IRSM807-105MH   9х8   500   0,58   0,8   10   1,1   1,5   285/390   Полумост
* - Среднее значение, при частоте 16 кГц в режиме двухканального ШИМ, температуре перегрева ∆T = 70°C, температуре окружающей среды T=25°C.



Среди преимуществ представленных модулей можно отметить несколько ключевых моментов:

 - минимальный размер модулей промышленного исполнения: 12х12х0,9мм;

 - патентованная технология управления трехфазными мостовыми драйверами;

 - низкое сопротивление канала в открытом состоянии достигнуто благодаря технологии полевых транзисторов FREDFET;

 - возможно применение без радиатора;

 - встроенная система защиты перегрузки по току, перенапряжения по выходу, вход отключения, управляемый от дополнительных источников;

 - схема выходного каскада с открытым истоком;

 - оптимизированная скорость нарастания выходного напряжения с целью уменьшения коммутационных помех и электромагнитного излучения;

 - способность коммутировать без применения радиатора электромоторы мощностью до 250Вт.
