ATtiny2313

8 битный AVR микроконтроллер с 2 КБ программируемой в системе Flash памяти

Характеристики:

• AVR RISC архитектура
• AVR - высококачественная и низкопотребляющая RISC архитектура
      120 команд, большинство которых выполняется за один тактовый цикл
      32 8 битных рабочих регистра общего применения
      Полностью статическая архитектура
• ОЗУ и энергонезависимая память программ и данных
      2 КБ самопрограммируемой в системе Flash памяти программы, способной выдержать 10 000 циклов записи/стирания
      128 Байт программируемой в системе EEPROM памяти данных, способной выдержать 100 000 циклов записи/стирания
      128 Байт встроенной SRAM памяти (статическое ОЗУ)
      Программируемая защита от считывания Flash памяти программы и EEPROM памяти данных
• Характеристики периферии
      Один 8- разрядный таймер/счетчик с отдельным предделителем
      Один 16-разрядный таймер/счетчик с отдельным предделителем, схемой сравнения, схемой захвата и двумя каналами ШИМ
      Встроенный аналоговый компаратор
      Программируемый сторожевой таймер со встроенным генератором
      USI - универсальный последовательный интерфейс
      Полнодуплексный UART
• Специальные характеристики микроконтроллера
      Встроенный отладчик debugWIRE
      Внутрисистемное программирование через SPI порт
      Внешние и внутренние источники прерывания
      Режимы пониженного потребления Idle, Power-down и Standby
      Усовершенствованная схема формирования сброса при включении
      Программируемая схема обнаружения кратковременных пропаданий питания
      Встроенный откалиброванный генератор
• Порты ввода - вывода и корпусное исполнение
      18 программируемых линий ввода - вывода
      20 выводной PDIP, 20 выводной SOIC и 32 контактный MLF корпуса
• Диапазон напряжения питания
      от 1.8 до 5.5 В
• Рабочая частота
      0 - 16 МГц
• Потребление
      Активный режим:
          300 мкА при частоте 1 МГц и напряжении питания 1.8 В
          20 мкА при частоте 32 кГц и напряжении питания 1.8 В
      Режим пониженного потребления
          0.5 мкА при напряжении питания 1.8 В

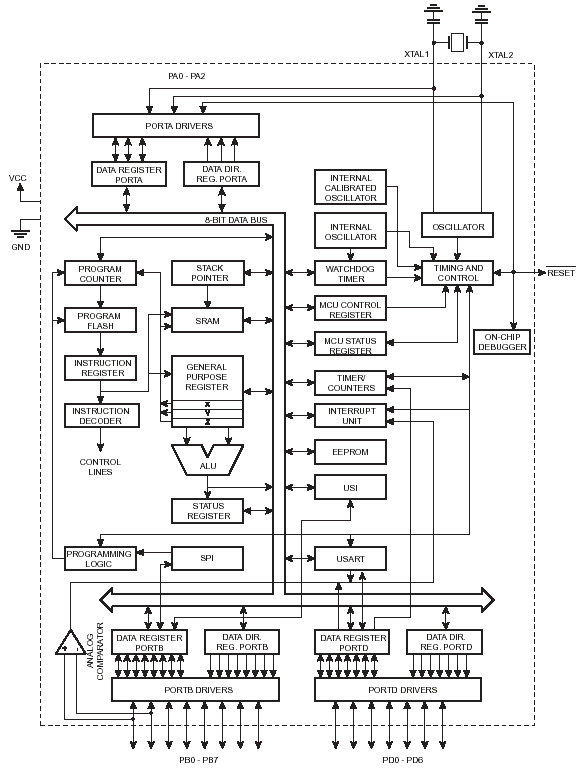

Блок- схема ATtiny2313:

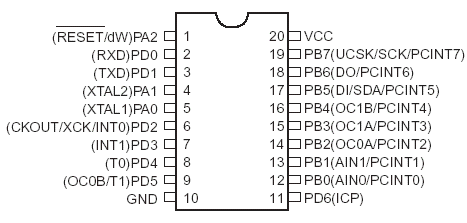

Расположение выводов ATtiny2313:

Общее описание:

ATtiny2313 - низкопотребляющий 8 битный КМОП микроконтроллер с AVR RISC архитектурой. Выполняя команды за один цикл, ATtiny2313 достигает производительности 1 MIPS при частоте задающего генератора 1 МГц, что позволяет разработчику оптимизировать отношение потребления к производительности.

AVR ядро объединяет богатую систему команд и 32 рабочих регистра общего назначения. Все 32 регистра непосредственно связаны с арифметико-логическим устройством (АЛУ), что позволяет получить доступ к двум независимым регистрам при выполнении одной команды. В результате эта архитектура позволяет обеспечить в десятки раз большую производительность, чем стандартная CISC архитектура.

ATtiny2313 имеет следующие характеристики: 2 КБ программируемой в системе Flash память программы, 128 байтную EEPROM память данных, 128 байтное SRAM (статическое ОЗУ), 18 линий ввода - вывода общего применения, 32 рабочих регистра общего назначения, однопроводный интерфейс для встроенного отладчика, два гибких таймера/счетчика со схемами сравнения, внутренние и внешние источники прерывания, последовательный программируемый USART, универсальный последовательный интерфейс с детектором стартового условия, программируемый сторожевой таймер со встроенным генератором и три программно инициализируемых режима пониженного потребления. В режиме Idle останавливается ядро, но ОЗУ, таймеры/счетчики и система прерываний продолжают функционировать. В режиме Power-down регистры сохраняют свое значение, но генератор останавливается, блокируя все функции прибора до следующего прерывания или аппаратного сброса. В Standby режиме задающий генератор работает, в то время как остальная часть прибора бездействует. Это позволяет очень быстро запустить микропроцессор, сохраняя при этом в режиме бездействия мощность.

Прибор изготовлен по высокоплотной энергонезависимой технологии изготовления памяти компании Atmel. Встроенная ISP Flash позволяет перепрограммировать память программы в системе через последовательный SPI интерфейс или обычным программатором энергонезависимой памяти. Объединив в одном кристалле 8- битное RISC ядро с самопрограммирующейся в системе Flash памятью, ATtiny2313 стал мощным микроконтроллером, который дает большую гибкость разработчика микропроцессорных систем.

ATtiny2313 поддерживается различными программными средствами и интегрированными средствами разработки, такими как компиляторы C, макроассемблеры, программные отладчики/симуляторы, внутрисхемные эмуляторы и ознакомительные наборы.
