ATmega169V, Atmega169L

8-битные AVR микроконтроллеры с 16К Байт внутрисистемно программируемой FLASH памяти.

Характеристики:

• Высокопроизводительные, мало потребляющие AVR 8- битные микроконтроллеры
• Развитая RISC архитектура:
      130 исполняемых команд, большинство за один машинный такт
      32x8 рабочих регистра общего назначения
      полностью статический режим работы
      производительность до 4 MIPS при 4 МГц
      встроенный 2-х тактовый умножитель
• Энергонезависимая память программ и данных
      16К байт внутрисистемно самопрограммируемой FLASH памяти с количеством циклов перепрограммирования до10 000.
      Опционно секция с независимыми ключевыми битами, внутрисистемное программирование встроенной, правильное чтение в процессе записи.
      512 байт EEPROM с допустимым количеством циклов стирания записи до 100 000.
      1К байт внутренней SRAM
      программируемый ключ защиты программ
• JTAG ( IEEE1149.1 совместимый) интерфейс
      Сканирование памяти в соответствии с JTAG стандартом
      Встроенная поддержка отладчика
      Программирование FLASH, EEPROM, охранных и ключевых бит через JTAG интерфейс
• Периферийные функции
      4x25 LCD драйвер
      2 8-битных таймера/счётчика с программируемым предделителем и режимом сравнения
      один 16-битный таймер/счётчик с программируемым предделителем, режимом сравнения и захвата
      счётчик реального времени с программируемым генератором
      Master/Slave SPI последовательный интерфейс
      Универсальный последовательный интерфейс с обнаружением начала посылок
      Программируемыи Watchdog таймер с программируемым генератором
      Встроенный аналоговый компаратор
      Прерывания по изменению потенциалов выводов
• Специальные функции
      Reset по включению питания и выключение при снижении напряжения питания
      Внутренний калиброванный генератор
      Внешние и внутренние источники прерывания
      Пять экономичных режимов: Idle, подавления шумов АЦП, экономичный, Выкл.и режим ожидания.
• Входы-выходы и корпуса
• 53 программируемых вывода вход-выход и 1 вход
• 64 выводной корпус TQFP
• Напряжение питания:
      1.8 В до 3.6 В для Atmega169V
      2.7 В до 3.6 В для Atmega169L
• Ультрамалое потребление:
      В активном режиме
        1 МГц, 1.8 В- 300 мкА
        32 КГц, 1.8 В- 20 мкА (включая генератор)
• В режиме Выкл.
      0.5 мкА, 1.8 В0.5мкА при 1.8 В

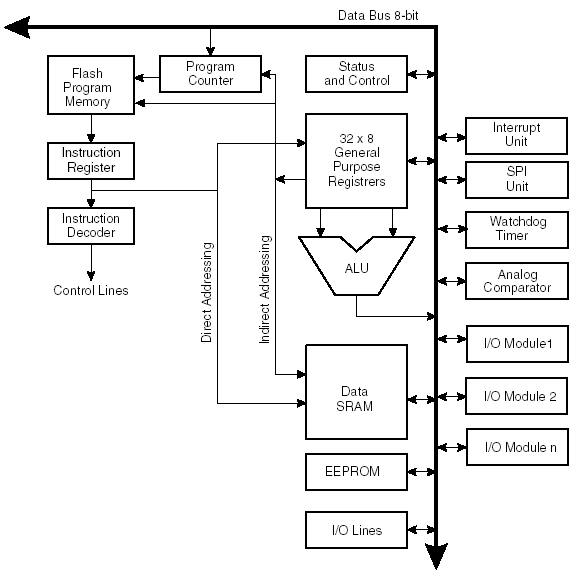

Блок-схема:

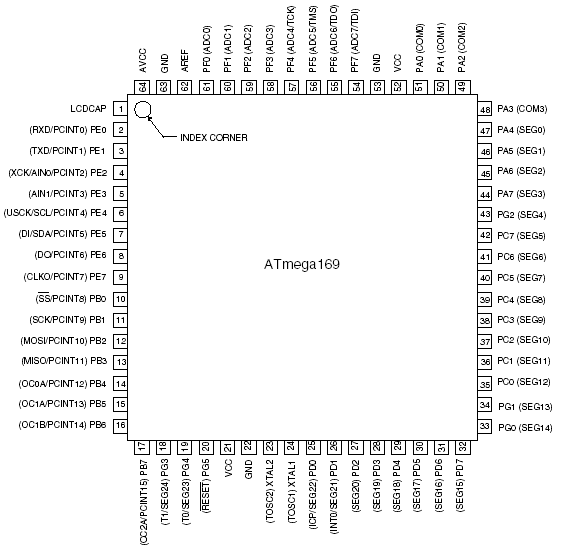

Расположение выводов:
