ATmega603m, ATmega603L, ATmega103, ATmega103L

8-ми разрядные AVR® микроконтроллеры с 64 Кбайт/128 Кбайт Flash памятью с поддержкой внутрисистемного программирования

Отличительные особенности:

• Основан на AVR® RISC архитектуре
• AVR® - высокая производительность и RISC архитектура с низким энергопотреблением
      120/ 121 мощных инструкций - большинство выполняются за один такт
      32 х 8 рабочих регистров общего назначения + регистры управления периферией
      Производительность, вплоть до 6 MIPS при 6 МГц
• Память данных и энергонезависимая память:
      64/128 Кбайт Flash- программная память с поддержкой внутрисистемного программирования
      ресурс: 1000 циклов запись/ стирание
• 4 Кбайт встроенной SRAM
• 2К/4К байт EEPROM с поддержкой внутрисистемного программирования
      Ресурс: 100 000 циклов записи/ стирания
• Программируемая блокировка для безопасности содержимого Flash и EEPROM
• Периферия:
      Встроенный аналоговый компаратор
      Программируемый следящий таймер с встроенным генератором
      Программируемый последовательный UART
      Ведущий/ ведомый SPI- последовательный интерфейс
      Контроллер реального времени (RTC) с выделенным тактовым генератором
      Два 8-ми разрядных таймера/ счетчика с отдельным предварительным делителем частоты
      Расширенная система с 16-ти разрядным таймером/ счетчиком с отдельным предварительным делителем частоты режимами сравнения и захвата, а также с 8-ми, 9-ти и 10-ти разрядным ШИМ
      Программируемый следящий таймер с встроенным тактовым генератором
      8-ми канальный, 10-ти разрядный АЦП
• Специализированные функции микроконтроллера:
      Режимы пониженного энергопотребления:
        Покоя (Idle), экономичный (Power Save) и отключения (Power Down)
      Программно- выбираемая частота тактового генератора
      Внешние и внутренние источники прерывания
• Спецификации:
      Микромощная, высокоскоростная CMOS технология
      Полностью статический режим работы
• Потребляемая мощность при 4 МГц, 3 В, 25°С:
      Активный режим: 5.5 мА
      Режим покоя: 1.6 мА
      Режим отключения: <1 мкА
• Функции I/O и корпуса:
      32 программируемые линии I/O, 8 выходных линий, 8 входных линий
      корпус 64-pin TQFP
• Напряжение питания:
      От 2.7 В до 3.6 В (ATmega603L и ATmega103L)
      От 4.0 В до 5.5 В (ATmega603 и ATmega103)
• Диапазон тактовых частот:
      От 0 до 4 МГц (ATmega603L и ATmega103L)
      От 0 до 6 МГц (ATmega603 and ATmega103)

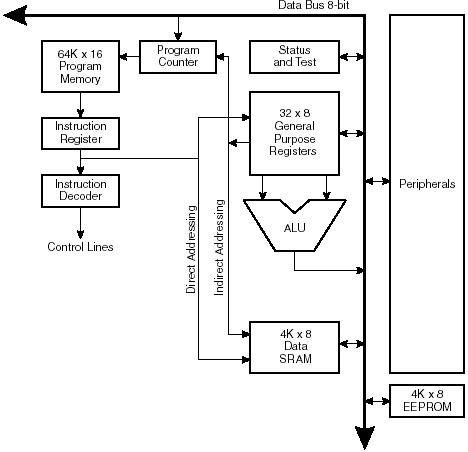

Блок- схема:

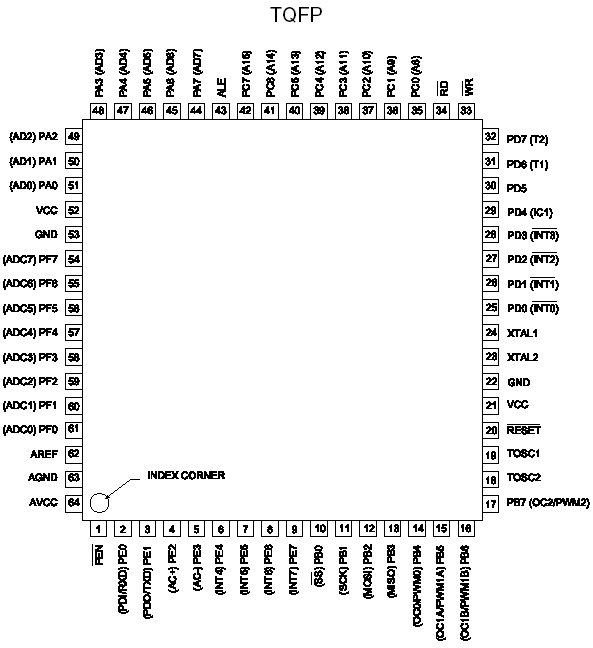

Расположение выводов:

Описание:

ATmega603/103 является 8-ми разрядным CMOS микроконтроллером с низким уровнем энергопотребления, основанным на AVR RISC архитектуре. Благодаря выполнению высокопроизводительных инструкций за один период тактового сигнала, ATmega603/103 достигает производительности, приближающейся к уровню 1 MIPS на МГц, обеспечивая разработчику возможность оптимизировать уровень энергопотребления в соответствии с необходимой вычислительной производительностью.

Ядро AVR, основанное на усовершенствованной RISC архитектуре, содержит мощный набор инструкций и 32 рабочих регистра общего назначения. Все 32 регистра напрямую подключены к арифметико - логическому устройству (АЛУ), что обеспечивает доступ к двум независимым регистрам при выполнении одной инструкции за один такт. В результате, данная архитектура имеет более высокую эффективность кода, при повышении пропускной способности, вплоть до 10 раз, по сравнению со стандартными микроконтроллерами CISC.

ATmega603/103 имеет: 64/128 Кбайт Flash - памяти с поддержкой внутрисистемного программирования, 2К/4К байт EEPROM, 4Кбайт SRAM, 32 линии I/O общего назначения, 8 выходных линий, 8 входных линий, 32 рабочих регистра общего назначения, контроллер реального времени (RTC), 4 универсальных таймера/ счетчика с режимами сравнения и ШИМ, UART, программируемый следящий таймер с встроенным тактовым генератором, SPI- последовательный порт, а также, три программно выбираемых режима экономии энергопотребления. Режим ожидания «Idle Mode» останавливает CPU, но позволяет функционировать SRAM, таймеру/ счетчикам, порту SPI и системе прерываний. Режим экономии энергопотребления «Power Down» сохраняет содержимое регистров, но останавливает тактовый генератор, отключая все остальные функции микроконтроллера, вплоть до следующего внешнего прерывания, или до аппаратной инициализации. В режиме экономии энергопотребления (Power Save) тактовый генератор таймера продолжает функционировать, позволяя пользователю поддерживать контроль времени в то время, как все остальные функции микроконтроллера отключены.

Устройство производится с применением технологи энергонезависимой памяти с высокой плотностью размещения, разработанной в корпорации Atmel. Встроенная Flash - память обеспечивает возможность перепрограммирования программного кода в составе системы посредством последовательного интерфейса, или с помощью стандартного программатора энергонезависимой памяти. Благодаря совмещению усовершенствованного 8-ми разрядного RISC CPU с Flash- памятью с поддержкой внутрисистемного программирования на одном кристалле получился высокопроизводительный микроконтроллер ATmega603/103, обеспечивающий гибкое и экономически- высокоэффективное решение для многих приложений встраиваемых систем управления.

AVR ATmega603/103 поддерживается полным набором программ и пакетов для разработки, включая: компиляторы С, макроассемблеры, отладчики/ симуляторы программ, внутрисхемные эмуляторы и наборы для макетирования.
