AT90S8515

8-ми разрядный AVR® микроконтроллер с 8 Кбайт Flash памятью с поддержкой внутрисистемного программирования

Отличительные особенности:

• AVR® - высокая производительность и RISC архитектура с низким энергопотреблением
• 118 мощных инструкций - большинство из них выполняются за один такт
• 8 Кбайт Flash- памяти с поддержкой внутрисистемного программирования:
      SPI последовательный интерфейс для загрузки программного обеспечения
      Ресурс: 1000 циклов записи/ стирания
• 512 байт EEPROM
      Ресурс: 100 000 циклов записи/ стирания
• 512 байт внутренней SRAM
• 32 х 8 рабочих регистров общего назначения
• 32 программируемые шины I/O
• Программируемый последовательный UART
• SPI последовательный интерфейс
• Напряжение V_CC: от 2.7В до 6.0 В
• Полностью статический режим работы
      От 0 до 8 МГц (от 4.0 В до 6.0 В)
      От 0 до 4 МГц (от 2.7 В до 4.0 В)
• Производительность, вплоть до 8 MIPS при 8 МГц
• Один 8-ми разрядный таймер/ счетчик с отдельным предварительным делителем частоты
• Один 16-ти разрядный таймер/ счетчик с отдельным предварительным делителем частоты с режимами сравнения, захвата
• Сдвоенный ШИМ
• Внешние и внутренние источники прерывания
• Программируемый следящий таймер с встроенным тактовым генератором
• Встроенный аналоговый компаратор
• Режимы пониженного энергопотребления:
      Покоя (Idle)
      Отключения (Power Down)
• Программируемая блокировка для безопасности программного обеспечения

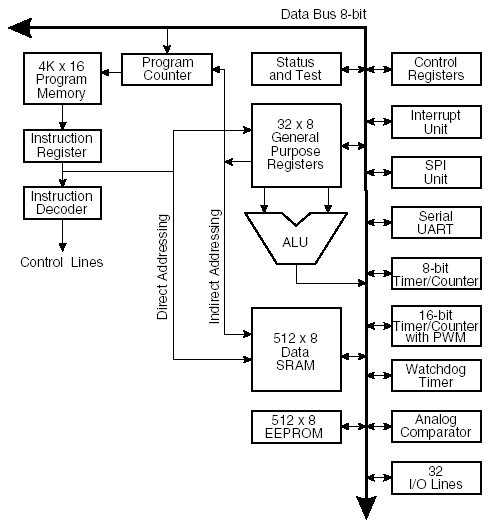

Блок- схема AT90S8515:

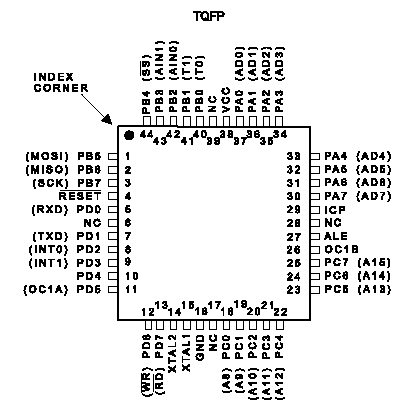

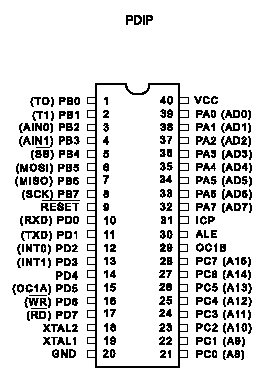

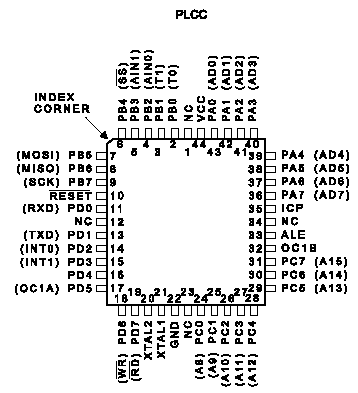

Расположение выводов:

Описание:

AT90S8515 является 8-ми разрядным CMOS микроконтроллером с низким уровнем энергопотребления, основанным на усовершенствованной AVR RISC архитектуре. Благодаря выполнению высокопроизводительных инструкций за один период тактового сигнала, AT90S8515 достигает производительности, приближающейся к уровню 1 MIPS на МГц, обеспечивая разработчику возможность оптимизировать уровень энергопотребления в соответствии с необходимой вычислительной производительностью.

Ядро AVR содержит мощный набор инструкций и 32 рабочих регистра общего назначения. Все 32 регистра напрямую подключены к арифметико - логическому устройству (АЛУ), что обеспечивает доступ к двум независимым регистрам при выполнении одной инструкции за один такт. В результате, данная архитектура имеет более высокую эффективность кода, при повышении пропускной способности, вплоть до 10 раз, по сравнению со стандартными микроконтроллерами CISC.

AT90S8515 имеет: 8 Кбайт Flash - памяти с поддержкой внутрисистемного программирования, 512 байт EEPROM, 512 байт SRAM, 32 линий I/O общего назначения, 32 рабочих регистра общего назначения, универсальные таймеры/ счетчики с режимами сравнения, внутренние и внешние прерывания, программируемый UART последовательного типа, программируемый следящий таймер с встроенным тактовым генератором и программируемый последовательный порт SPI, а также, два программно выбираемых режима экономии энергопотребления. Режим ожидания «Idle Mode» останавливает CPU, но позволяет функционировать SRAM, таймеру/ счетчикам, SPI порту и системе прерываний. Режим экономии энергопотребления «Power Down» сохраняет значения регистров, но останавливает тактовый генератор, отключая все остальные функции микроконтроллера, вплоть до следующего внешнего прерывания, или до аппаратной инициализации.

Устройство производится с применением технологи энергонезависимой памяти с высокой плотностью размещения, разработанной в корпорации Atmel. Встроенная Flash - память с поддержкой внутрисистемного программирования обеспечивает возможность перепрограммирования программного кода в составе системы, посредством SPI последовательного интерфейса, или с помощью стандартного программатора энергонезависимой памяти. Благодаря совмещению усовершенствованного 8-ми разрядного RISC CPU с Flash- памятью с поддержкой внутрисистемного программирования на одном кристалле получился высокопроизводительный микроконтроллер AT90S8515, обеспечивающий гибкое и экономически- высокоэффективное решение для многих приложений встраиваемых систем управления.

AVR AT90S8515 поддерживается полным набором программ и пакетов для разработки, включая: компиляторы С, макроассемблеры, отладчики/ симуляторы программ, внутрисхемные эмуляторы и наборы для макетирования.
