AT90S4434, AT90LS4434, AT90S8535, AT90LS8535

8- ми разрядные AVR® микроконтроллеры с 4 Кбайт/ 8 Кбайт Flash памятью с поддержкой внутрисистемного программирования

Отличительные особенности:

• AVR® - высокая производительность и RISC архитектура с низким энергопотреблением
      118 мощных инструкций - большинство из них выполняются за один такт
      32 х 8 рабочих регистров общего назначения
      Производительность, вплоть до 8 MIPS при 8 МГц
• Данные и энергонезависимая программная память, SPI последовательный интерфейс с поддержкой внутрисистемного программирования, ресурс записи/ стирания 1000 циклов:
      8 Кбайт Flash- памяти с поддержкой внутрисистемного программирования (ISP) (AT90S/LS8535)
      4 Кбайт Flash- памяти с поддержкой внутрисистемного программирования (ISP) (AT90S/LS4434)
      512 байт EEPROM, ресурс записи/ стирания 100 000 циклов (AT90S/LS8535)
      512 байт EEPROM, ресурс записи/ стирания 100 000 циклов (AT90S/LS4434)
      512 байт SRAM, (AT90S/LS8535)
      256 байт SRAM, (AT90S/LS4434)
      Программируемая блокировка для безопасности программного обеспечения

• Периферия:
      8- ми канальный, 10-ти разрядный АЦП
      Программируемый последовательный UART
      Два 8-ми разрядных таймера/ счетчика с отдельным предварительным делителем частоты
      Один 16-ти разрядный таймер/ счетчик с отдельным предварительным делителем частоты с режимами сравнения, захвата
      Программируемый следящий таймер с встроенным тактовым генератором
      Встроенный аналоговый компаратор
      Три ШИМ канала
• Специальные функции микроконтроллера:
      Цепь инициализации при аварийном отключении питания
      Контроллер реального времени (RTC) с выделенным тактовым генератором и режимом счетчика
      Внешние и внутренние источники прерывания
      Режимы пониженного энергопотребления:
         Покоя (Idle)
         Экономии (Save)
         Отключения (Power Down)
• I/O:
      32 программируемые шины I/O
• Напряжение питания:
      VCC от 4.0 В до 6.0 В для AT90S4434/AT90S8535
      VCC от 2.7 В до 6.0 В для AT90LS4434/AT90LS8535
• Градация по быстродействию:
      От 0 до 8 МГц (AT90S4434/AT90S8535)
      От 0 до 4 МГц (AT90LS4434/AT90LS8535)

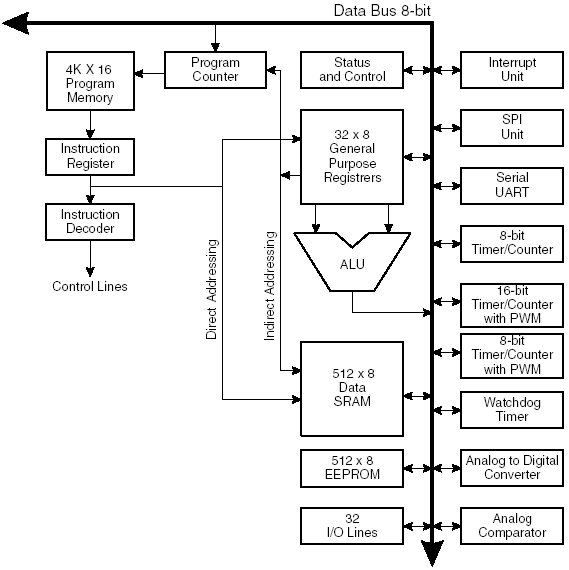

Блок- схема:

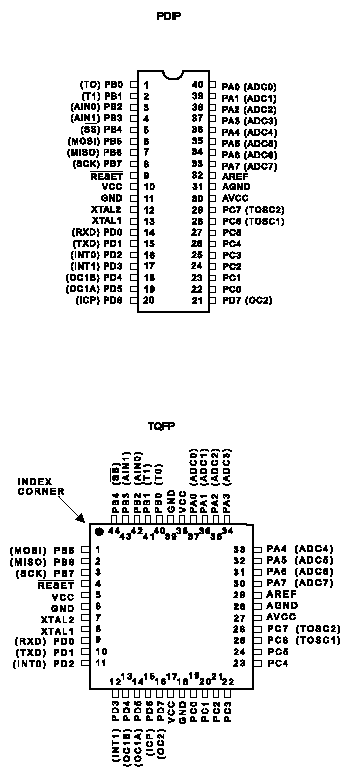

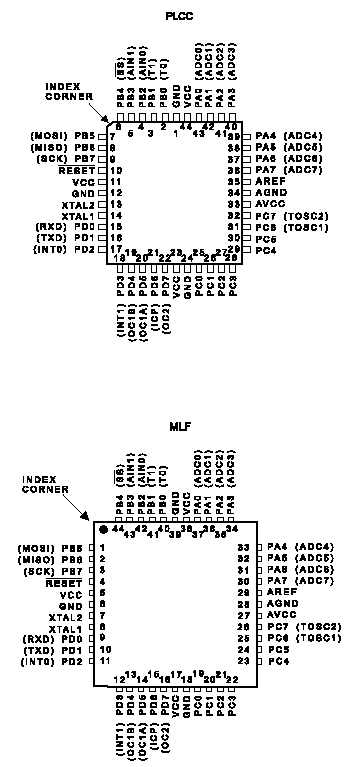

Расположение выводов:

Описание:

AT90S4434/8535 являются 8-ми разрядными CMOS микроконтроллерами с низким уровнем энергопотребления, основанными на усовершенствованной AVR RISC архитектуре. Благодаря выполнению высокопроизводительных инструкций за один период тактового сигнала, AT90S4434/8535 достигают производительности, приближающейся к уровню 1 MIPS на МГц, обеспечивая разработчику возможность оптимизировать уровень энергопотребления в соответствии с необходимой вычислительной производительностью.

Ядро AVR содержит мощный набор инструкций и 32 рабочих регистра общего назначения. Все 32 регистра напрямую подключены к арифметико - логическому устройству (АЛУ), что обеспечивает доступ к двум независимым регистрам при выполнении одной инструкции за один такт. В результате, данная архитектура имеет более высокую эффективность кода, при повышении пропускной способности, вплоть до 10 раз, по сравнению со стандартными микроконтроллерами CISC.

AT90S4434/8535 имеют: 4 Кбайт/ 8 Кбайт Flash - памяти с поддержкой внутрисистемного программирования, 256/512 байт EEPROM, 256/512 байт SRAM, 32 линии I/O общего назначения, 32 рабочих регистра общего назначения, контроллер реального времени (RTC), три универсальных таймера/ счетчика с режимами сравнения, программируемый последовательный UART, 8-ми канальный, 10-ти разрядный АЦП, программируемый следящий таймер с встроенным тактовым генератором и программируемый последовательный порт SPI для загрузки программ в Flash память, а также, три программно выбираемых режима экономии энергопотребления. Режим ожидания «Idle» останавливает CPU, но оставляет функционировать SRAM, таймер/ счетчики, SPI порт и систему прерываний. Режим экономии энергопотребления «Power Down» сохраняет значения регистров, но останавливает тактовый генератор, отключая все остальные функции микроконтроллера, вплоть до следующего внешнего прерывания, или до аппаратной инициализации. В режиме экономии энергопотребления «Save», тактовый генератор таймера продолжает работать, обеспечивая пользователю функции таймера, в то время, как остальная часть устройства находится в состоянии покоя.

Устройства производятся с применением технологи энергонезависимой памяти с высокой плотностью размещения, разработанной в корпорации Atmel. Встроенная Flash - память с поддержкой внутрисистемного программирования обеспечивает возможность перепрограммирования программного кода в составе системы, посредством SPI последовательного интерфейса, или с помощью стандартного программатора энергонезависимой памяти. Благодаря совмещению усовершенствованного 8-ми разрядного RISC CPU с Flash- памятью с поддержкой внутрисистемного программирования на одном кристалле получились высокопроизводительные микроконтроллеры AT90S4434/8535, обеспечивающие гибкое и экономически- высокоэффективное решение для многих приложений встраиваемых систем управления.

AVR AT90S4434/8535 поддерживаются полным набором программ и пакетов для разработки, включая: компиляторы С, макроассемблеры, отладчики/ симуляторы программ, внутрисхемные эмуляторы и наборы для макетирования.

Различия между AT90S4434 и AT90S8535:

• ИС AT90S4434 имеет 4 Кбайт Flash памяти с поддержкой внутрисистемного программирования, 256 байт EEPROM и 256 байт внутренней SRAM
• ИС AT90S8535 имеет 8 Кбайт Flash памяти с поддержкой внутрисистемного программирования, 512 байт EEPROM и 512 байт внутренней SRAM.

Краткая характеристика объема памяти моделей ИС:
