AT90S2323, AT90LS2323, AT90S2343, AT90LS2343

8- ми разрядные AVR® микроконтроллеры с 2 Кбайт Flash памятью с поддержкой внутрисистемного программирования

Отличительные особенности:

• Основаны на усовершенствованной AVR® RISC архитектуре
• AVR® - высокая производительность и RISC архитектура с низким энергопотреблением
• 118 мощных инструкций - большинство из них выполняются за один такт
• 2 Кбайт Flash- памяти с поддержкой внутрисистемного программирования (ISP)
      SPI- последовательный интерфейс для загрузки программного кода
      Ресурс: 1000 циклов записи/ стирания
• 128 байта EEPROM:
      Ресурс: 100 000 циклов запись/ стирание
• Рабочие регистры общего назначения 32 х 8:
      3 программируемых линий I/O (AT90S/LS2323)
      5 программируемых линий I/O (AT90S/LS2343)
• Питание VCC: от 4.0 В до 6.0 В для AT90S2323/AT90S2343
• Питание VCC: от 2.7 В до 6.0 В для AT90LS2323/AT90LS2343
• Цепь инициализации при включении питания
• Быстродействие: от 0 до 10 МГц (AT90S2323/AT90S2343)
• Быстродействие: от 0 до 4 МГц (AT90LS2323/AT90LS2343)
• Производительность, вплоть до 10 MIPS при 10 МГц
• Один 8-ми разрядный таймер/ счетчик с отдельным предварительным делителем частоты
• Внешние и внутренние источники прерывания
• Программируемый следящий таймер с встроенным тактовым генератором
• Экономичные режимы ожидания и пониженного энергопотребления
• Программируемая блокировка для безопасности содержимого Flash и EEPROM памяти
• Выбор режима работы с встроенным тактовым RC - генератором
• 8 выводов

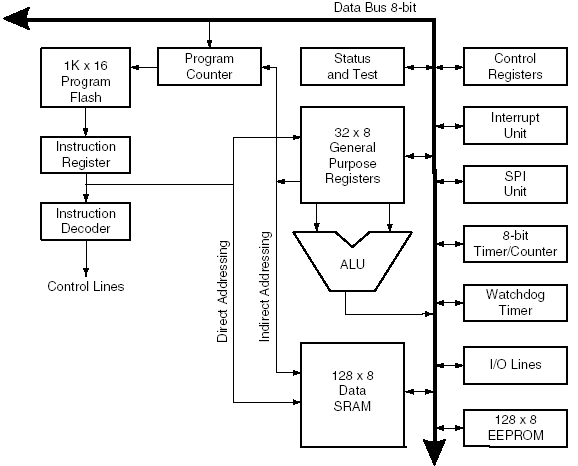

Блок- схема:

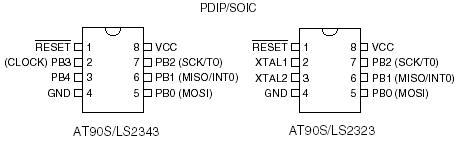

Расположение выводов:

Описание:

AT90S/LS2323 И AT90S/LS2343 являются 8-ми разрядными CMOS микроконтроллерами с низким уровнем энергопотребления, основанными на усовершенствованной AVR RISC архитектуре. Благодаря выполнению высокопроизводительных инструкций за один период тактового сигнала, AT90S/LS2323 и AT90S/LS2343 достигают производительности, приближающейся к уровню 1 MIPS на МГц, обеспечивая разработчику возможность оптимизировать уровень энергопотребления в соответствии с необходимой вычислительной производительностью.

Ядро AVR содержит мощный набор инструкций и 32 рабочих регистра общего назначения. Все 32 регистра напрямую подключены к арифметико - логическому устройству (АЛУ), что обеспечивает доступ к двум независимым регистрам при выполнении одной инструкции за один такт. В результате, данная архитектура имеет более высокую эффективность кода, при повышении пропускной способности, вплоть до 10 раз, по сравнению со стандартными микроконтроллерами CISC.

AT90S/LS2323 и AT90S/LS2343 имеют: 2 Кбайт Flash - памяти с поддержкой внутрисистемного программирования, 128 байт EEPROM, 3 (AT90S/LS2323)/5 (AT90S/LS2343) линий I/O общего назначения, 32 рабочих регистра общего назначения, 8-ми разрядный таймер/ счетчик, внутренние и внешние прерывания, программируемый следящий таймер с встроенным тактовым генератором и программируемый последовательный порт SPI для загрузки программ в Flash память, а также, два программно выбираемых режима экономии энергопотребления. Режим ожидания «Idle» останавливает CPU, но оставляет функционировать SRAM, таймер/ счетчики, SPI порт и систему прерываний. Режим экономии энергопотребления «Power Down» сохраняет значения регистров, но останавливает тактовый генератор, отключая все остальные функции микроконтроллера, вплоть до следующего внешнего прерывания, или до аппаратной инициализации.

Устройство производится с применением технологи энергонезависимой памяти с высокой плотностью размещения, разработанной в корпорации Atmel. Встроенная Flash - память с поддержкой внутрисистемного программирования обеспечивает возможность перепрограммирования программного кода в составе системы, посредством SPI последовательного интерфейса. Благодаря совмещению усовершенствованного 8-ми разрядного RISC CPU с Flash- памятью с поддержкой внутрисистемного программирования на одном кристалле получились высокопроизводительные микроконтроллеры AT90S/LS2323 и AT90S/LS2343, обеспечивающие гибкое и экономически- высокоэффективное решение для многих приложений встраиваемых систем управления.

AVR AT90S/LS2323 и AT90S/LS2343 поддерживаются полным набором программ и пакетов для разработки, включая: компиляторы С, макроассемблеры, отладчики/ симуляторы программ, внутрисхемные эмуляторы и наборы для макетирования.

AT90S/LS2323 предназначен для использования совместно с внешним кварцевым, или с керамическим резонатором, в качестве источника тактового сигнала. Пусковое время выбирается с помощью программирования плавкой перемычки, либо 1 мс (для керамического резонатора), либо 16 мс (для кварцевого резонатора). Микроконтроллер имеет 3 шины I/O.

AT90S/LS2343 предназначен для использования с внешним, или встроенным RC- источником тактового сигнала. Микроконтроллер имеет 5 шин I/O.
