ATtiny25/V, ATtiny45/V, ATtiny85/V

8-разр. микроконтроллер с внутрисистемно-программируемой флэш-памятью размером 2, 4, 8 кбайт

Особенности:

• Высокопроизводительный, экономичный 8-разр. AVR-микроконтроллер
• Усовершенствованная RISC-архитектура

  - Обширный набор из 120 инструкций большинство которых выполняются за один цикл

  - 32 x 8 универсальных регистров общего назначения

  - Полностью статическая работа

• Энергонезависимые памяти программ и данных

  - Внутрисистемно программируемая флэш-память программ размером 2, 4, 8 кбайт (Atiny25, Atiny45, Atiny85) с износостойкостью 10 тыс. циклов запись/стирание

  - 128/256/512 байт внутрисистемно-программируемого ЭСППЗУ (ATtiny25/45/85) с износостойкостью 100 тыс. циклов записи/стирания

  - 128/256/512 байт внутреннего статического ОЗУ (ATtiny25/45/85)

  - Программируемые биты защиты флэш-памяти и ЭСППЗУ

• Отличительные особенности периферийных устройств

  - 8-разр. таймер-счетчик с предделителем и двумя каналами ШИМ

  - 8-разр. высокоскоростной таймер-счетчик с отдельным предварительным делителем 2 высокочастотных выхода ШИМ с отдельными регистрами задания порога сравнения

• Программируемый генератор паузы

  - Универсальный последовательный интерфейс с отдельным детектором условия старт

  - 10-разр. АЦП

• 4 несимметричных канала
• 2 дифференциальных канала с программируемым усилением (1x, 20x)

  - Программируемый сторожевой таймер с отдельным встроенным генератором

  - Встроенный аналоговый компаратор

• Специальные функции микроконтроллера

  - Встроенная отладочная система debugWIRE

  - Внутрисистемное программирование через порт SPI

  - Внешние и внутренние источники прерываний

  - Экономичные режимы: холостой ход (Idle), уменьшение шумов АЦП (ADC Noise Reduction) и пониженная мощность (Power-down)

  - Усовершенствованная схема сброса при подаче питания

  - Программируемая схема контроля напряжения питания

  - Встроенный калиброванный генератор

• Ввод-вывод и корпуса

  - Шесть программируемых линий ввода-вывода

  - 8-выв. корпус PDIP и 8-выв. SOIC

• Рабочее напряжение

  - 1.8 - 5.5В для ATtiny25/45/85V

  - 2.7 - 5.5В для ATtiny25/45/85

• Градации по быстродействию

  - ATtiny25/45/85V: 0 - 4 МГц при 1.8 - 5.5В, 0 - 10 МГц при 2.7 - 5.5В

  - ATtiny25/45/85: 0 - 10 МГц при 2.7 - 5.5В, 0 - 20 МГц при 4.5 - 5.5В

• Промышленный температурный диапазон
• Малый потребляемый ток

  - Активный режим: 1 МГц, 1.8В: 450 мкА

  - Режим пониженной мощности: 0.1 мкА при 1.8В

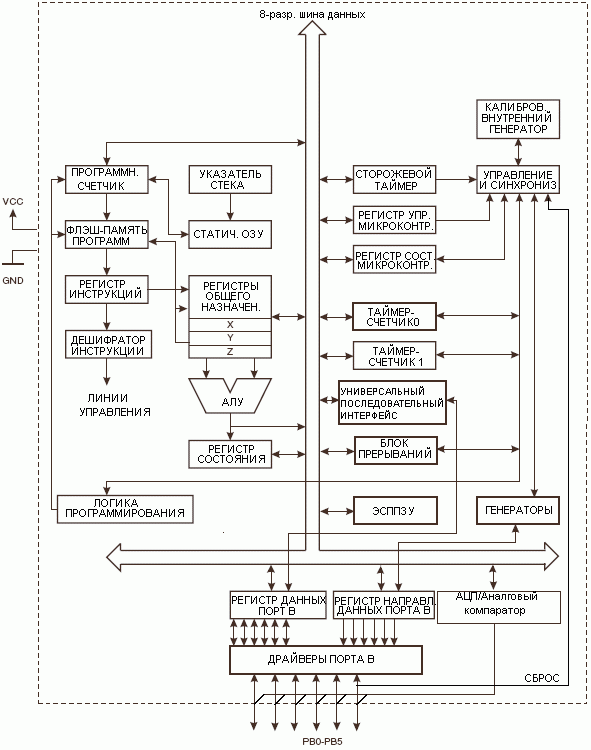

Структура:

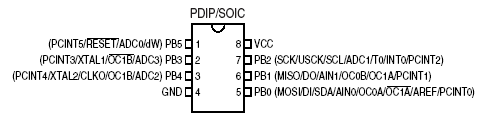

Назначение выводов:

Общее описание:

ATtiny25/45/85 - экономичный 8-разр. КМОП микроконтроллеры, выполненные по усовершенствованной AVR RISC-архитектуре. За счет выполнения большинства инструкций за один машинный цикл микроконтроллеры ATtiny25/45/85 достигают производительности 1млн. оп. в сек. при тактировании частотой 1МГц, что позволяет разработчику оптимизировать потребляемую мощность и быстродействие.

Ядро AVR комбинирует богатый набор инструкций с 32 регистрами общего назначения, которые непосредственно подключены к арифметико-логическому устройству (АЛУ). Это позволяет осуществлять доступ при выполнении инструкции сразу к двум регистрам и выполнить ее за один машинный цикл. Результирующая архитектура обладает более высокой эффективностью, обеспечивая производительность в более чем 10 раз выше по сравнению с традиционными CISC-микроконтроллерами.

ATtiny25/45/85 содержит следующие элементы: 2/4/8 кбайт внутрисистемно-программируемой флэш-памяти, 128/256/512 байт ЭСППЗУ, 128/256/256 байт статического ОЗУ, 6 линий ввода-вывода общего назначения, 32 универсальных рабочих регистров общего назначения, один 8-разр. таймер-счетчик с режимами сравнения, один 8-разр. высокоскоростной таймер-счетчик, универсальный последовательный интерфейс, внутренние и внешние прерывания, 4-канальный 10-разр. АЦП, программируемый сторожевой таймер с внутренним генератором, а также три программно выбираемых экономичных режима. В режиме холостого хода (Idle) останавливается ЦПУ при этом продолжают работу статическое ОЗУ, таймер-счетчик, АЦП, аналоговый компаратор и система прерываний. В режиме пониженной мощности (Power-down) сберегается содержимое регистров, отключаются все встроенные функции до следующего прерывания или аппаратного сброса. В режиме снижения шумов АЦП (ADC Noise Reduction) останавливается ЦПУ и все модули ввода-вывода, кроме АЦП, за счет чего достигается снижение цифровых шумов во время преобразования АЦП.

Микроконтроллер выпускается по технологии высокоплотной энергонезависимой памяти. Встроенная флэш-память может быть перепрограммирована внутрисистемно через последовательный интерфейс SPI с помощью недорого программатора или с помощью программы в загрузочном секторе (самопрограммирование).

ATtiny25/45/85 поддерживается полным набором аппаратных и программных отладочных средств, в т.ч. Cи-компиляторы, Ассемблер, программные отладчики/симуляторы, внутрисхемные эмуляторы и оценочные наборы.

Информация для заказа:

Прим.:

1. Альтернативный корпус без содержания свинца, отвечающий европейской директиве по ограничению вредных веществ (директива RoHS). Также не содержит галоидных соединений и полностью экологически безопасен.
