ATmega649/V, ATmega6490/V

8-разр. внутрисистемно программируемый флэш-микроконтроллер

Отличительные особенности:

  • Высокопроизводительный, маломощный 8-разр. AVR-микроконтроллер
  • Продвинутая RISC-архитектура
        – Мощный набор из 130 инструкций, большинство которых выполняются за один такт
        – 32 x 8 рабочих регистров общего назначения
        – Полностью статическая работа
        – Производительность до 16 млн. оп. в сек. при 16 МГц
        – Встроенное 2-тактное умножающее устройство
  • Энергонезависимые памяти программ и данных
        – Внутрисистемно самопрограммируемая флэш-память с износостойкостью 10000 циклов запись/стирание
          64 кбайт (ATmega649/ATmega6490)
        – Опциональный загрузочный сектор с раздельными битами защиты
          Внутрисистемное программирование под управлением программы в загрузочном секторе
          Поддержка чтения во время записи
        – ЭСППЗУ с износостойкостью 100 тыс. циклов запись/стирание и размером:
          2 кбайт (ATmega649/ATmega6490)
        – Внутреннее статическое ОЗУ размером:
          4 кбайт (ATmega649/ATmega6490)
        – Программируемые биты защиты программного кода
  • Интерфейс JTAG (совместимость со стандартом IEEE 1149.1)
        – Граничное сканирование по стандарту JTAG
        – Поддержка функций внутрикристальной отладки
        – Программирование флэш-памяти, ЭСППЗУ, конфигурационных бит и бит защиты через интерфейс JTAG
  • Встроенные периферийные модули
        – Сегментный драйвер ЖКИ 4 x 25 (ATmega649)
        – Сегментный драйвер ЖКИ 4 x 40 (ATmega6490)
        – Два 8-разр. таймера-счетчика с отдельным предделителем и режимом сравнения
        – Один 16-разр. таймер-счетчик с отдельным предделителем, режимом сравнения и режимом захвата
        – Часы реального времени с отдельным генератором
        – Четыре канала широтно-импульсной модуляции
        – 8-канальный 10-разр. АЦП
        – Программируемый последовательный УСАПП
        – Ведущий/подчиненный последовательный интерфейс SPI
        – Универсальный последовательный интерфейс с детектором условия «Старт»
        – Программируемый сторожевой таймер с отдельным встроенным генератором
        – Встроенный аналоговый компаратор
        – Прерывание и пробуждение по изменению состояния вывода
  • Специальные функции микроконтроллера
        – Сброс при подаче питания и программируемая защита от понижения напряжения питания
        – Внутренний калиброванный генератор
        – Внешние и внутренние источники прерываний
        – Пять режимов сна: холостой ход (Idle), снижение шумов АЦП (ADC Noise Reduction), экономичный (Power-save), выключение (Power-down) и дежурный (Standby)
  • Ввод-вывод и корпуса
        – 53/68 программируемых линий ввода-вывода
        – 64-выв. корпус TQFP, 64-выв. корпус MLF и 100-выв. корпус TQFP
  • Градации по быстродействию:
        – ATmega649V/ATmega6490V:
          0 - 4 МГц при питании 1.8 - 5.5В, 0 - 8 МГц при питании 2.7 - 5.5В
        – ATmega649/ATmega6490:
          0 - 8 МГц при питании 2.7 - 5.5В, 0 - 16 МГц при питании 4.5 - 5.5В
  • Температурный диапазон:
        – Промышленный: -40°C…+85°C
  • Ультрамалое энергопотребление
          – Активный режим:
          1 МГц, 1.8В: 350 мкА
          32 кГц, 1.8В: 20 мкА (в т.ч. генератор)
          32 кГц, 1.8В: 40 мкА (в т.ч. генератор и ЖКИ)
        – Режим выключения:
          100 нА при питании 1,8В

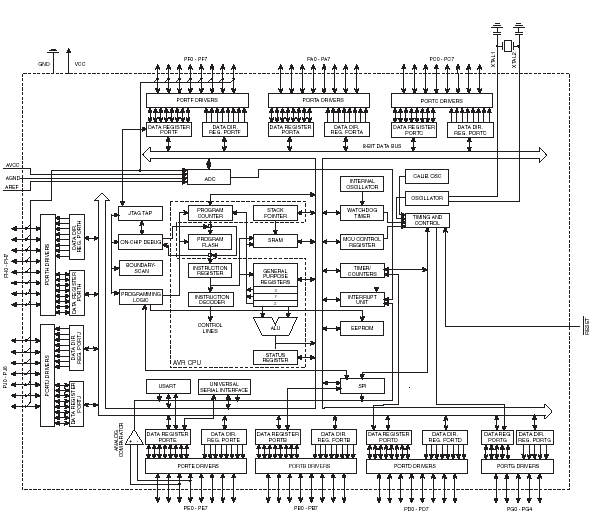

Блок- схема ATmega649/ATmega6490:

Блок- схема ATmega329/ATmega3290/ATmega649/ATmega6490

Общее описание:

ATmega649/ATmega6490 – экономичные 8-разрядные микроконтроллеры, основанные на усиленной AVR RISC архитектуре. ATmega649/6490 обеспечивают производительность 1 млн. оп. в сек на 1 МГц синхронизации за счет выполнения большинства инструкций за один машинный цикл и позволяют оптимизировать потребление энергии за счет изменения частоты синхронизации.

AVR ядро объединяет богатый набор инструкций с 32 рабочими регистрами общего назначения. Все 32 регистра непосредственно подключены к АЛУ (арифметико-логическое устройство), что позволяет указывать два регистра в одной инструкции и выполнить ее за один цикл. Данная архитектура обладает большей эффективностью кода и в 10 раз большей производительностью по сравнению с CISC микроконтроллерами.

ATmega649/6490 интегрируют следующие устройства: внутрисистемно программируемая флэш-память с поддержкой чтения во время записи размером 64 кбайт, 2 кбайт ЭСППЗУ, 4 кбайт статического ОЗУ, 53/68 линии ввода-вывода общего назначения, 32 рабочих регистра общего назначения, интерфейс JTAG для граничного сканирования, поддержки внутрикристальной отладки и программирования, три универсальных таймера-счетчика с режимами сравнения, встроенный контроллер сегментного ЖКИ с управлением контрастностью, 3 универсальных таймера-счетчика с режимами сравнения, внутренние и внешние прерывания, последовательный программируемый УСАПП, универсальный последовательный интерфейс с детектором условия старт, 8-канальный 10-разр. АЦП, программируемый сторожевой таймер с внутренним генератором, последовательный порт SPI и пять программно управляемых экономичных режимов. Режим холостого хода (Idle) останавливает ЦПУ, но оставляет в работе статическое ОЗУ, таймеры-счетчики, порт SPI и систему прерываний. Режим выключения (Power-down) сохраняет содержимое регистров, но останавливает генератор, выключает все встроенные функции до появления следующего запроса на прерывание или аппаратного сброса. В экономичном режиме (Power-save) асинхронный таймер продолжает работать, позволяя пользователю его использовать, а остальные устройства отключены. В дежурном режиме (Standby) генератор на кварцевом резонаторе запущен, а остальная часть отключена. Этим можно достичь одновременно сокращения энергопотребления и быстроты возобновления нормальной работы. Режим уменьшения шумов АЦП останавливает ЦПУ и все модули ввода-вывода, кроме АЦП, асинхронного таймера и контроллера ЖКИ, чтобы минимизировать влияние шумов ядра в процессе преобразования АЦП.

Микроконтроллеры выпускаются по разработанной Atmel технологии энергонезависимой памяти высокой емкости. Встроенная ISP флэш-память может внутрисхемно перепрограммироваться через последовательный интерфейс SPI обычным программатором энергонезависимой памяти или запущенной программой в секторе начальной загрузки AVR ядра. Программа в секторе начальной загрузки может использовать любой интерфейс для записи программы. Программа в секторе начальной загрузки выполняется даже при обновлении области прикладной программы во флэш-памяти, обеспечивая действительную возможность чтения во время записи. За счет комбинирования 8-разрядного RISC ЦПУ с внутрисхемно самопрограммируемой флэш-памятью на одном кристалле, позволило ATmega649/6490 быть мощными микроконтроллерами, обеспечивающих высокую универсальность и обладающих низкой стоимостью, что делает их применение идеальным для построения встроенных систем управления.

ATmega649/6490 поддерживаются полным набором инструментальных и программных средств для разработки приложений, в т.ч.: Cи-компиляторы, макроассемблеры, программные отладчики/симуляторы, внутрисхемные эмуляторы, оценочные наборы.

Таблица 1 – Отличия микроконтроллеров ATmega649 и ATmega6490

Наименование Флэш-память ЭСППЗУ СОЗУ Ввод-вывод Кол. сегментов ЖКИ
ATmega649 64 кбайт 2 кбайт 4 кбайт 53 4 х 25
ATmega6490 64 кбайт 2 кбайт 4 кбайт 68 4 х 40

Информация для заказа:

Такт. частота, МГц Напряжение питания Код заказа Корпус Темп.диапазон

ATmega649

8 1.8-5.5В ATmega649V-8AI
ATmega649V-8AJ
ATmega649V-8MI
ATmega649V-8MU
64-выв. TQFP
64-выв. TQFP
64-выв. MLF
64-выв. MLF
Промышленный
(-40°C…+85°C)
16 4.5-5.5В ATmega649-16AI
ATmega649-16AJ
ATmega649-16MI
ATmega649-16MU
64-выв. TQFP
64-выв. TQFP
64-выв. MLF
64-выв. MLF
Промышленный
(-40°C…+85°C)

ATmega6490

8 1.8-5.5В ATmega6490V-8AI
ATmega6490V-8AJ
100-выв. TQFP
100-выв. TQFP
Промышленный
(-40°C…+85°C)
16 4.5-5.5В ATmega6490-16AI
ATmega6490-16AJ
100-выв. TQFP
100-выв. TQFP
Промышленный
(-40°C…+85°C)


Поставляемые компоненты
