AT90PWM2, AT90PWM3

8-разр. микроконтроллер с внутрисистемно-программируемой флэш-памятью размером 8 кбайт

Особенности:

• Высокопроизводительный, экономичный 8-разр. AVR-микроконтроллер
• Усовершенствованная RISC-архитектура

  - Обширный набор инструкций большинство которых выполняются за один машинный цикл

  - 32 x 8 рабочих регистров общего назначения

  - Полностью статическая работа

  - Производительность до 1 млн. операций в сек. на каждый МГц тактовой частоты

  - Встроенное двухтактное умножающее устройство

• Энергонезависимые памяти программ и данных

  - 8 кбайт внутрисистемно-программируемой флэш-памяти программ

  - Износостойкость: 10 тыс. циклов записи/стирания

  - Опциональный загрузочный сектор с раздельными битами защиты

• Внутрисистемное программирование с помощью программы в загрузочном секторе
• Поддержка чтения во время записи

  - 512 байт внутрисистемно-программируемого ЭСППЗУ

• Износостойкость: 100 тыс. циклов записи/стирания

  - 512 байт внутреннего статического ОЗУ

  - Программируемая защита флэш-памяти программ и ЭСППЗУ

• Встроенный отладочный интерфейс (debugWIRE)
• Периферийные устройства

  - Два или три 12-разр. высокоскоростных PSC-контроллера (контроллер силового каскада) с 4-разр. расширением разрешающей способности

• Инвертированные ШИМ-выходы с гибкой настройкой паузы неперекрытия
• Регулируемый коэффициент заполнения ШИМ-импульсов и регулируемая частота
• Одновременное обновление всех ШИМ-регистров
• Функция автоматического останова, если требуется управление по событиям PFC
• Ширина шага не более 25 Гц при выходной частоте 150 кГц
• PSC2 с четырьмя выводами и выходной матрицей

  - Один 8-разр. таймер-счетчик общего назначения с отдельным предделителем и режимом захвата

  - Один 16-разр. таймер-счетчик общего назначения с отдельным предделителем, режимом сравнения и режимом захвата

  - Программируемый последовательный УСАПП

• Режим стандартного УАПП
• Бифазный 16/17-разр. режим для DALI-связи

  - Ведущий/подчиненный последовательный интерфейс SPI

  - 10-разр. АЦП

• До 11 несимметричных каналов и 2 дифференциальных канала АЦП
• Программируемое усиление (5x, 10x, 20x, 40x) на дифференциальных каналах
• Внутреннее опорное напряжение

  - 10-разр. ЦАП

  - Два или три аналоговых компаратора с резисторной матрицей для подстройки порогового напряжения

  - 4 внешних прерывания

  - Программируемый сторожевой таймер с отдельным встроенным генератором

• Специальные функции микроконтроллера

  - Экономичные режимы: холостой ход (Idle), снижение шумов (Noise Reduction) и пониженная мощность (Power Down).

  - Встроенная схема сброса при подаче питания и программируемый супервизор питания

  - Массив флагов в побитно программируемом пространстве ввода-вывода (4 байта)

  - Внутрисистемное программирование через порт SPI

  - Внутренний калиброванный RC-генератор (8 МГц)

  - Встроенная схема ФАПЧ для высокоскоростной ШИМ (32 МГц, 64 МГц) и тактирования ЦПУ (16 МГц)

• Рабочее напряжение: 2.7…5.5В
• Расширенный температурный диапазон: -40°C … +105°

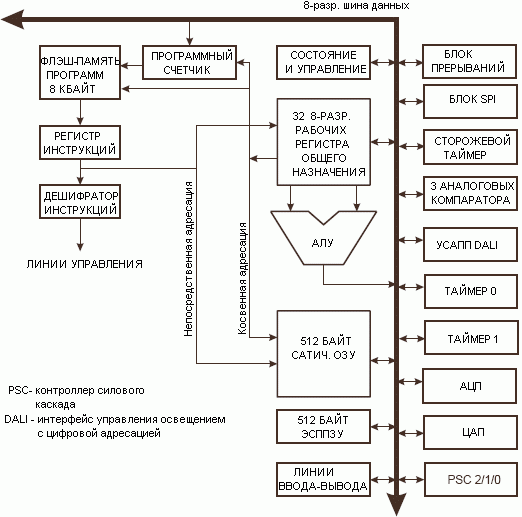

Блок - схема:

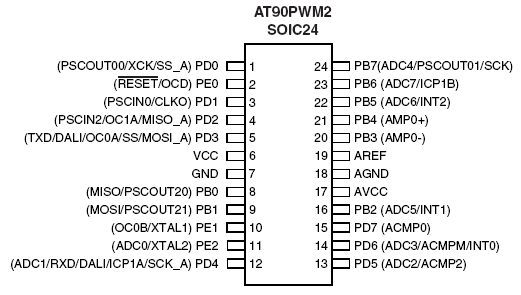

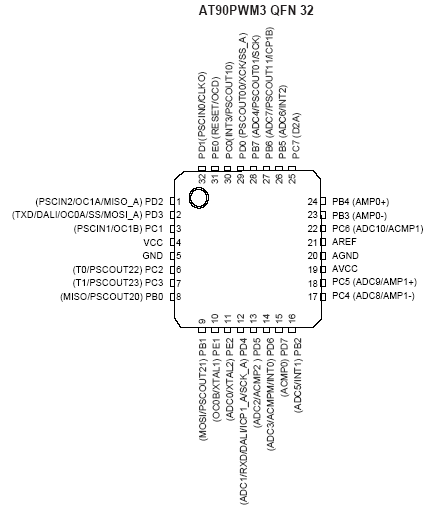

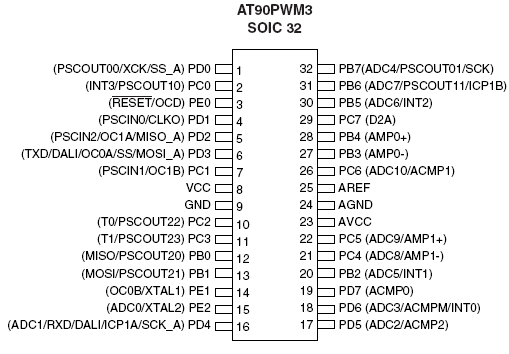

Расположение выводов:

Общее описание:

AT90PWM2/3 - экономичный 8-разр. КМОП микроконтроллер, выполненный по AVR RISC-архитектуре. За счет выполнения большинства инструкций за один машинный цикл микроконтроллеры AT90PWM2/3 достигают производительности 1млн. оп. в сек. при тактировании частотой 1МГц, что позволяет разработчику оптимизировать потребляемую мощность и быстродействие.

Ядро AVR комбинирует богатый набор инструкций с 32 регистрами общего назначения, которые непосредственно подключены к арифметико-логическому устройству (АЛУ). Это позволяет осуществлять доступ при выполнении инструкции сразу к двум регистрам и выполнить ее за один машинный цикл. Результирующая архитектура обладает более высокой эффективностью, обеспечивая производительность в более чем 10 раз выше по сравнению с традиционными CISC-микроконтроллерами.

AT90PWM2/3 содержит следующие элементы: 8 кбайт внутрисистемно-программируемой флэш-памяти с поддержкой возможности чтения во время записи, 512 байт ЭСППЗУ, 512 байт статического ОЗУ, 53 линии ввода-вывода общего назначения, 32 рабочих регистра общего назначения, три контроллера силового каскада (PSC), два гибких таймера-счетчика с режимами сравнения и ШИМ, один УСАПП с режимом DALI (интерфейс управления освещением с цифровой адресацией), 11-канальный АЦП с двумя дифференциальными входными каскадами и программируемым усилением, 10-разр. ЦАП, программируемый сторожевой таймер с внутренним генератором, последовательный порт SPI, встроенная отладочная система и четыре программно настраиваемых экономичных режима.

В режиме холостого хода (Idle) останавливается ЦПУ при этом продолжают работу статическое ОЗУ, таймеры-счетчики, порт SPI и система прерываний. В режиме пониженной мощности (Power-down) сберегается содержимое регистров, отключаются все встроенные функции до следующего прерывания или аппаратного сброса. В режиме снижения шумов АЦП (ADC Noise Reduction) останавливается ЦПУ и все модули ввода-вывода, кроме АЦП, за счет чего достигается снижение цифровых шумов во время преобразования АЦП. В дежурном режиме (Standby) работает кварцевый генератор, а остальная часть микроконтроллера бездействует. Этим достигается минимальное время возобновления работы микроконтроллера с сохранением низкого уровня потребления.

Микроконтроллер выпускается по высоковольтной технологии высокоплотной энергонезависимой памяти. Встроенная флэш-память может быть перепрограммирована внутрисистемно через последовательный интерфейс SPI с помощью недорогого программатора или с помощью программы в загрузочном секторе (самопрограммирование).

Программа в загрузочном секторе может выполняться во время программирования сектора прикладной программы. Этим достигается поддержка чтения во время записи. За счет сочетания 8-разр. RISC ЦПУ с внутрисистемно, самопрограммируемой флэш-памятью в одном кристалле, AT90PWM2/3 является мощным микроконтроллером, который привносит высокую гибкость и низкую стоимость во встраиваемые устройства управления.

AT90PWM2/3 поддерживается полным набором аппаратных и программных отладочных средств, в т.ч. Cи-компиляторы, Ассемблер, программные отладчики/симуляторы, внутрисхемные эмуляторы и оценочные наборы.

Сравнительная характеристика AT90PWM2 и AT90PWM3

Информация для заказа:

Прим.: все корпуса не содержат свинца и галоидных соединений; возможна поставка в виде кристалла.
