KIT-AT89C5131– оценочная плата предназначена для освоения
программирования микроконтроллера фирмы Atmel
АТ89С5131A
и разработки на его основе собственных устройств и систем.
Позволяет, не вдаваясь
в тонкости устройства и схемотехники микроконтроллера, быстро и легко подключиться
к внешнему интерфейсу компьютера USB и разрабатывать собственные устройства
на основе данного микроконтроллера.

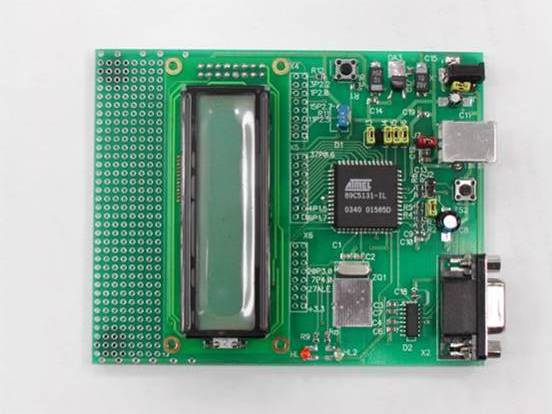

Плата состоит из
микроконтроллера АТ89С5131, необходимого набора деталей, перемычек и разъёмов,
обеспечивающих работу микроконтроллера и подключение его к USB и RS-232 (опционально).
Наличие большого макетного поля позволяет Вам разместить на нём собственную
схему, при этом питание схемы может быть как от USB, так и от внешнего источника
напряжением 5В.
Для удобства отладки
программного обеспечения разработчика на плате установлен двухстрочный жидкокристаллический
индикатор (с контроллером аналогичным HD44780 фирмы HITACHI и KS0066 фирмы
SAMSUNG) со светодиодной подсветкой. Для демонстрации возможностей умощнённых
портов микроконтроллера управление подсветкой индикатора осуществляется посредством
подключенных через перемычки J3-J6 портов Р3.3, Р3.5, Р3.6, Р3.7
Все порты микроконтроллера
АТ89С5131А выведены к макетному полю и сгруппированы в три группы металлизированных
отверстий Х4, Х5, Х6, по 16 в каждой из групп.
Программа для внутрисистемного программирования FLIP работает
под управлением операционной системы Windows 98/2000, NT или XP непосредственно
через USB порт и не требует наличия специальных программаторов
Программное обеспечение
и техническая документация:
