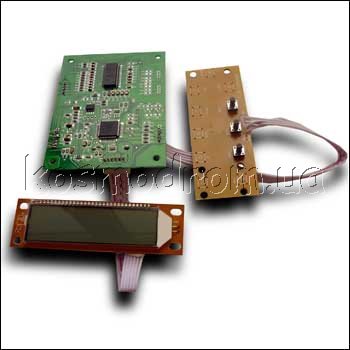

Основа модуля интегральная схема TDA7313 - четырехканальный аудиопроцессор с цифровым управлением. Модуль раскладывает стереосигнал на 4 канала и позволяет производить регулировку уровней звука в каждом канале отдельно и во всех каналах одновременно, а также регулировать тембр по низким и высоким частотам. Все настройки производятся с помощью кнопок и индицируются на ЖКИ индикаторе.

Технические характеристики:

Напряжение питания для аналоговой части DC, В . . . . . . . . . . . . . . . . . . . . . . . 9

Напряжение питания для цифровой части DC, В . . . . . . . . . . . . . . . . . . . . . . . . .5

Максимальный потребляемый ток, мА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Напряжение на линейном выходе, мВ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 750

Шаг регулировки уровня выходного сигнала, дБ . . . . . . . . . . . . . . . . . . . . . .1,25

Диапазон воспроизводимых частот, Гц . . . . . . . . . . . . . . . . . . . . . . . . .20 - 20000

Шаг регулировки тембра, дБ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Диапазон регулировки тембра на нижних и верхних частотах, дБ . . . . . . . . . . ±14

КНИ на частоте 1 кГц . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0,01

Отношение сигнал / шум, дБ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

Разделение каналов на частоте 1 кГц, дБ . . . . . . . . . . . . . . . . . . . . . . . . . . . .100

Диапазон регулировки уровня входного сигнала с линейного вх. дБ . . . . -78,5...0

Входное сопротивление линейного входа, кОм . . . . . . . . . . . . . . . . . . . . . . . . .50

Максимальный уровень входного сигнала, В . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Экраны при регулировках звука, тембра НЧ и тембра ВЧ

Экраны при регулировках уровней: фронт левый (UL), фронт правый (UR)

Экраны при регулировках уровней: тыл левый (LL), тыл правый (LR)
