MC13191 и MC13192 - маломощные трансиверы диапазона 2,4 ГГц

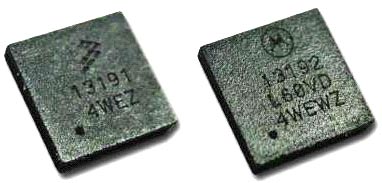

ZigBee трансиверы MC13191 и MC13192
MC13191 и MC13192 - маломощные трансиверы диапазона 2,4 ГГц, предназначенные для работы на малых расстояниях. Чипы содержат модемы физического уровня для организации беспроводной сети стандарта IEEE802.15.4 (ZigBee). Приемопередатчик MC13191 -упрощенный вариант MC13192, не полностью соответствует спецификации IEEE802.15.4 и предназначен для создания беспроводных соединений с простыми топологиями типа «точка-точка» или «звезда». MC13192 полностью совместим со стандартом IEEE802.15.4 и может быть использован для создания сетевых соединений как с простой топологией, так и со сложной сетевой архитектурой на основе ZigBee стека (несколько мастер-устройств, древовидные топологии, звезда с множеством мастер-подсетей).

В комплекте с микроконтроллером чипы образуют оптимальное по соотношению «цена-качество» решение для систем передачи данных на короткие расстояния. Взаимодействие с микроконтроллером организовано по стандартному четырехпроводному интерфейсу SPI. ПО и контроллер выбираются исходя из сложности разворачиваемой системы.

Особенности

Напряжение питания: 2.0 ... 3.4 В
16 каналов
Номинальное значение выходной мощности: 0 dBm, программируется до максимального уровня -4 dBm
Буферизация передаваемых и принимаемых пакетов данных для упрощения работы с микроконтроллером
Скорость передачи - до 250 кбит/с, вид модуляции - O-QPSK, ширина канала - 5.0 МГц, кодирование/декодирование full spread-spectrum (совместим со стандартом IEEE 802.15.4)
Три режима сохранения энергии:
Выходная мощность 0…3.6 dBm
Чувствительность приемника -92 dBm (среднее) для уровня ошибок при передаче пакетов 1.0 %
4 внутренних таймера компаратора
Выходной сигнал с программируемой частотой для микроконтроллера
7 вводов-выводов общего назначения (GPIO)
Рабочий диапазон температур: -40.. 85 °C
Компактные размеры корпуса QFN-32
