Компания Wavecom, мировой лидер в производстве GSM-решений для
M2M-приложений объявила о доступности инженерных образцов нового
беспроводного процессора Q2687. Это первый GSM-модуль компании с
поддержкой технологии EDGE (мультислотовый, класс
 10,
схемы кодирования CS5...CS9). Q2687 имеет расширенный набор
интерфейсов (GPIO, I2C, SPI, АЦП, UART), включая USB 2.0 и PCM.
100-контактный системный разъем позволяет подключать к модулю большой
набор периферийных устройств. Беспроводной процессор Q2687 работает
под управлением новой операционной системы OS6.61 и обладает
значительными вычислительными ресурсами - 32-разрядный процессор ARM9
c тактовой частотой 104 МГц, 32 МБ флэш-памяти, 8 МБ памяти SRAM.
Технические возможности беспроводного процессора Q2687 позволяют ему
выступать основным процессорным ядром разрабатываемой системы. Для
разработки встраиваемых пользовательских приложений выпущена
обновленная версия OpenAT версии 4.10.
Вот некоторые новые возможности, предоставляемые новой операционной
системой OS6.61:
Поддержка
профилей Bluetooth позволяет для организации полноценного
Bluetooth-соединения ограничиться только недорогим радиочипом
Bluetooth, управляемым по протоколу HCI. Первым реализованным профилем
является профиль доступа к SIM-карте.
Поддержка
режимов сбора и накопления данных (Data Logging) включает в себя три
новых библиотеки для сбора данных с помощью встроенного АЦП,
сохранения данных в памяти и отсылки отчетов по требованию через
TCP/IP-соединение либо по другому каналу передачи данных (GPRS/EDGE,
SMS, CSD, голос).
Система
поддержки энергосбережения VariPower предоставляет разработчику 9
режимов снижения потребляемого тока для любых самых жестких применений
с батарейным питанием. Для снижения энергии предусмотрено переключение
тактовой частоты процессорного ядра - от килогерц до 104 МГц. Новые
режимы энергопотребления позволяют снизить потребляемый ток до 17 мкА.
Новый
программный интерфейс одновременной передачи данных и команд по
интерфейсу RS-232 (CMUX) позволяет одновременно независимо передавать
несколько потоков данных по одной физической линии. Это особенно
актуально, когда одновременно с GPRS-сессией необходимо управлять
модулем с помощью AT-команд. В новой версии ОС предусмотрена передача
до 5 стандартных потоков UART.
Новые
библиотеки графического интерфейса OpenAT GTi позволяют добавить в
разрабатываемый M2M-прибор как черно-белый, так и цветной графический
дисплей. Большая часть рутинной работы по обслуживанию дисплея будет
взята операционной системой, что позволит разработчику сосредоточить
свои усилия на разработке конечного продукта.
|

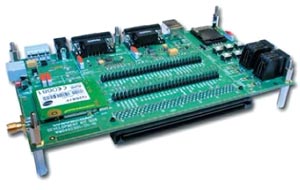

Отладочный комплект для GSM/GPRS
модулей Q2686/2687 |
 Отладочный
комплект Q2686DK (Q2687DK) позволяет провести оценку технических
параметров GSM-модуля (беспроводного процессора) Q2586/Q2687 и также
может выступать как аппаратное средство разработки пользовательских
приложений. Комплект содержит все необходимые аппаратные и
программные средства для удобной и эффективной работы по исследованию
работы модуля Q2686/Q2687 и отладки встраиваемых программ пользователя
в среде OPEN AT версии 4.X.

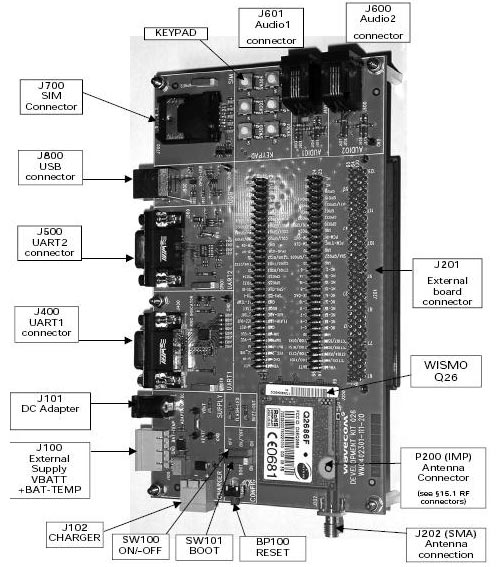

Технические
характеристики и интерфейсы
Внешний разъем и тестовые точки для доступа к сигналам модуля
Q2686
Основной последовательный интерфейс RS-232 (UART1) с полным
набором сигналов
Дополнительный последовательный интерфейс RS-232 (UART2), 4 линии
Ведомый USB 1.1
Интерфейс СИМ карты 1,8/3В
Индикатор вызывного сигнала (Ring Indicaor)
Клавиатура из 6 клавиш
Два аудиоразъема (AUDIO1, AUDIO2)
Светодиоды для индикации различных событий
Кнопка сброса
Разъемы для источника питания
Выключатель питания
Кнопка загрузки
Светодиод индикации вызова (Buzzer Led)
Светодиод индикации зарядки (Charger Led)
 |
 |
|
|
