ZigBee-процессор на базе ядра ARM7
MC13224V |
 |
|
|
| |
 |
МС1322x - высокоинтегрированное
микропотребляющее однокристальное решение, сочетающее в себе радио
трансивер диапазона 2.4ГГц стандарта ZigBee/IEEE802.15.4, 32-разрядный
МК с ядром ARM7, входной и выходной радио усилители, 50-Ом
согласованный антенный выход, аппаратные модули 802.15.4 MAC и
802.15.4 Security, а также разнообразную периферию. |
|
| |
 |
В продажу поступила микросхема
MC13224V, которая сочетает в себе радиотрансивер диапазона 2.4ГГц
стандарта ZigBee/IEEE802.15.4, 32-разрядный МК с ядром ARM7, входной и
выходной радио усилители, 50-Ом согласованный антенный выход,
аппаратные модули 802.15.4 MAC и 802.15.4 Security, а также
разнообразную периферию. Микросхема MC13224V спроектирована для
обеспечения ресурса батареи до 20 лет и превосходит по этому параметру
все существующие решения для стандарта ZigBee. MC13224V выполнена по

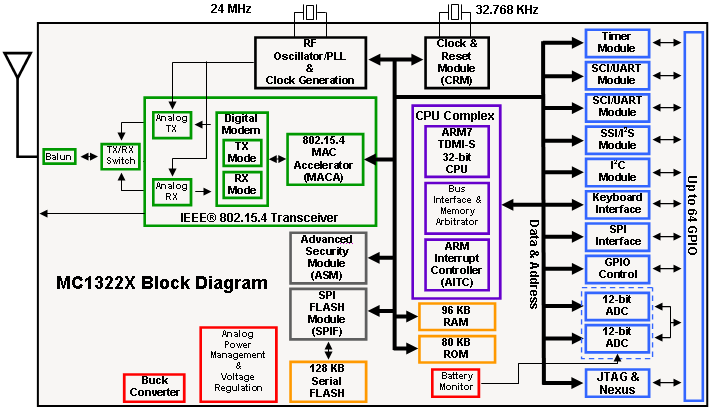

технологии «Платформа в корпусе» (Platform in Package™, PiP). MC1322x
содержит 32-разрядный микроконтроллер (МК), приемопередатчик,
полностью соответствующий требованиям IEEE 802.15.4, симметрирующее
устройство и элементы ВЧ-согласования. Все это размещено в
малогабаритном корпусе LGA и избавляет от необходимости
использования внешних ВЧ-компонентов.
Данная платформа имеет режим TurboLink™,
разработанный для увеличения скорости передачи данных между узлами до
2 МБит/с. Режим обмена по технологии TurboLink, являясь собственной
разработкой компании Freescale, повышает скорость данных до 2 МБит/с.
Данный режим обеспечивает идеальную основу для поддержки таких
приложений, как голосовая связь, беспроводные наушники, передача
сжатых аудиосигналов, а также передача больших объемов данных.
Микросхемы семейства MC1322x могут
автоматически переключаться между протоколом IEEE 802.15.4 и
пакетами технологии TurboLink, что позволяет разработчику
пользоваться возможностями высокоскоростного обмена, одновременно
управляя и наблюдая за устройствами сети ZigBee.
Если для вашего приложения не требуются
значительные вычислительные мощности, то в беспроводном сетевом
устройстве можно также использовать беспроводной контроллер MC1321x. |
|
| |
Технические характеристики:
|
Параметр
|
МС1322х
|
|
Способ передачи |
Пакетная, потоковая |
|
Соответствие стандарту
IEEE 802.15.4 |
Полное |
|
Поддержка сетевых топологий
|
Точка-точка, звезда, кластерное
дерево, многоячейковая сеть, ZigBee |
|
Программное обеспечение |
SMAC, 802.15.4MAC, BeeStack
|
|
Рабочий частотный диапазон, ГГц
|
2.405...2.485 |
|
Скорость передачи, Кбит/сек
|
250, 2000 |
|
Модуляция |
O-QPSK |
|
Число каналов, шаг |
16 каналов с шагом 5 МГц
|
|
Выходная мощность радиопередатчика,
дБм |
Настраиваемая программно: -30...+7
|
|
Чувствительность, дБм (1% PER)
-40...+85 °C |
-95 |
|
Наличие встроенного Rx/Tx -
переключателя |
Да |
|
Возможность подключения внешних
усилителей PA и LNA |
Да |
|
IEEE802.15.4 MAC & Security
аппаратные модули |
Да |
|
Напряжение питания, В |
1.8...3.6 |
|
Рабочие режимы |
6 активных режимов, 3
энергосберегающих |
|
Ток потребления в режиме приема/передачи
при работающем процессоре (1МГц), мА |
менее 20 (возможность работы во всех
активных режимах при питании от стандартной батареи 3 В)
|
|
Аппаратная реализация преамбулы, CRC,
SFD, определение качества связи, уровня напряженности поля,
состояния канала |
Да |
|
Наличие отдельного DMA
приемопередатчика |
Да |
|
Аппаратная фильтрация пакетов по
адресам |
Да |
|
Аппаратная поддержка пакетов
синхронизации для синхросетей |
Да |
|
Регистры статуса и управления
трансивера |
Расположены в едином адресном
пространстве МК - доступ аналогичен стандартным регистрам
процессора |
|
Генератор случайных чисел
|
аппаратный, 32-разрядный
|
|
Интерфейсы отладки |
JTAG, NEXUS |
|
Встроенная память ОЗУ и ПЗУ
|
128К Falsh, 96K RAM, 90K ROM и их
комбинации |
|
Рабочий температурный диапазон
|
-40 °C ...+105 °C |
|
Корпус |
9.5x9.5x1.2 81-pin LGA , 7x7x1
77-pin QFN, Chip Scale Package (CSP) - 2008, PB-free
|
|
|
|
|
